Trova il cablaggio nascosto

La questione della ricerca di cablaggi nascosti è rilevante non solo per gli elettricisti professionisti, ma anche per molte persone. Spesso è necessario piantare un chiodo nel muro per appendere qualcosa. Per proteggersi dalle scosse elettriche, è necessario assicurarsi dove corre il vecchio cablaggio. Considereremo come trovare il vecchio cablaggio in questo articolo..

Sommario:

Motivi per trovare cavi nascosti

Alcuni non professionisti, non osservando le regole di sicurezza antincendio, effettuano riparazioni senza cercare cavi nascosti. Le conseguenze di tali azioni sono molto gravi. Pertanto, per non esporre te stesso e i tuoi cari al pericolo, è meglio trovare vecchi cavi prima di forare il muro..

Motivi per trovare il cablaggio nascosto:

• riparazioni,
• forare muri,
• errori di cablaggio,
• mancanza di messa a terra,
• installazione di nuove prese o interruttori,
• sostituzione del cablaggio elettrico.

Le conseguenze di trascurare le regole per trovare il cablaggio nascosto:

• corto circuito,
• incendio,
• scosse elettriche alle persone,
• malfunzionamento della rete elettrica.

Il principio di funzionamento del dispositivo per la ricerca di cablaggi nascosti

In presenza di tensione nella rete elettrica, i fili elettrici formano un campo elettrico. I dispositivi per la ricerca di cablaggi nascosti sono progettati in modo tale da rilevare i campi elettrici che creano fili funzionanti.

Dispositivi di ricerca cablaggio nascosto, caratterizzati dalla presenza di un amplificatore che riconosce il segnale e indica la posizione specifica del cablaggio.

Affinché i dispositivi rilevino il cablaggio nascosto, durante l’installazione del cablaggio è necessario seguire le regole:

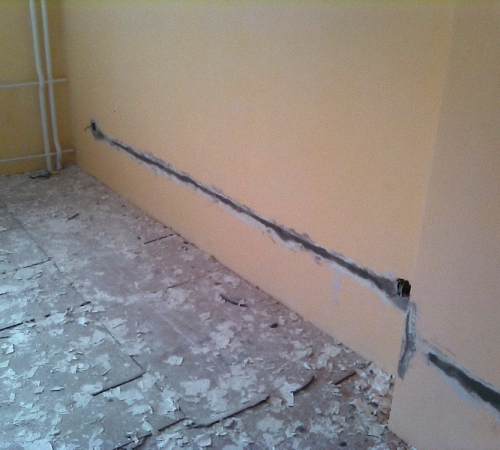

• la posa dei fili avviene parallelamente alle linee delle strutture architettoniche,
• se lo spessore della parete supera 1 cm, i fili vengono posati nel modo più corto possibile,
• la distanza tra solette e cavi orizzontali non deve superare un centimetro e mezzo.

Se queste regole non vengono seguite, il cablaggio nascosto non può essere rilevato.

I principali tipi di dispositivi per la ricerca di cablaggi nascosti

I dispositivi per trovare il cablaggio nascosto differiscono nella complessità e nel principio di determinazione del cablaggio. Il costo di tali dispositivi è piuttosto ampio, da $ 1 a $ 500..

Considera tre tipi di dispositivi per trovare il cablaggio nascosto, a seconda della complessità del dispositivo:

1. Dispositivi che catturano il campo elettromagnetico creato da cavi elettrici nascosti. Quando viene rilevato un cablaggio, il dispositivo emette un segnale sotto forma di suono o luce.

2. Dispositivi che funzionano secondo il principio di un metal detector. Il dispositivo è dotato di una bobina che genera un proprio campo magnetico. Quando oggetti elettrici o metallici estranei entrano in questo campo magnetico, si verifica un cambiamento nel campo magnetico..

3. La combinazione dei due dispositivi precedenti ha portato all’invenzione del terzo tipo di dispositivi per il rilevamento di cablaggi nascosti. Tali dispositivi sono utilizzati solo da professionisti, il loro costo è piuttosto elevato.

A seconda del design del dispositivo, ci sono:

• un cacciavite per trovare cavi nascosti;
• tester di cablaggio nascosto.

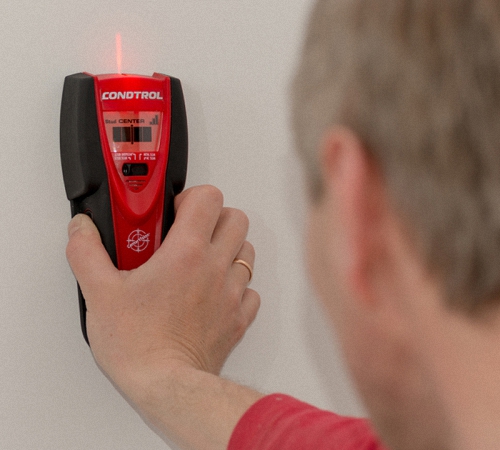

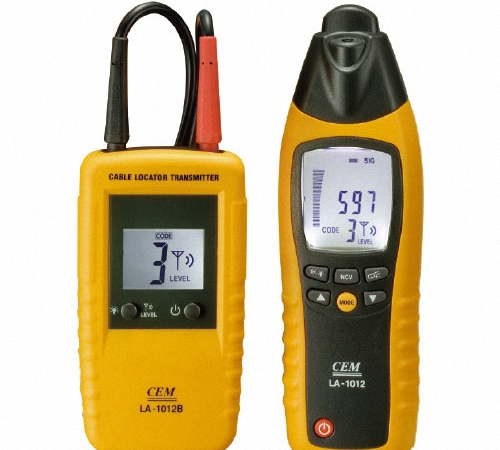

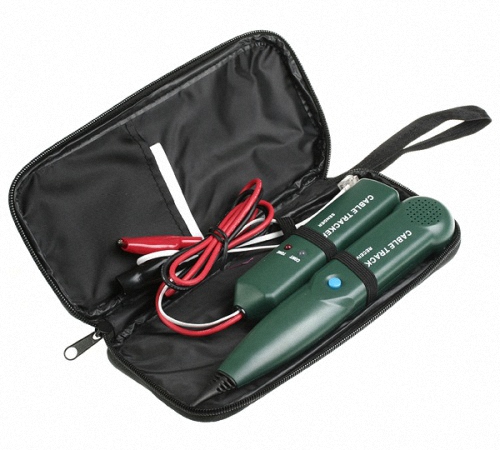

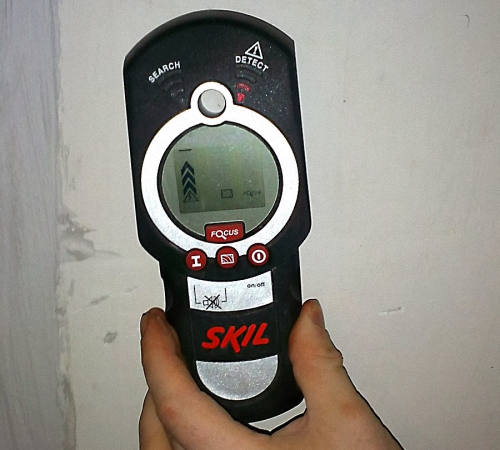

Un tester per trovare cavi nascosti ha una struttura più complessa di un cacciavite. I tester moderni sono dotati di funzioni aggiuntive di un puntatore laser, che rilevano non solo i cavi elettrici, ma anche i cavi telefonici. I tester sono in grado di rilevare cablaggi nascosti non solo nelle pareti di un edificio, ma anche nel sottosuolo. Hanno un’illuminazione del display aggiuntiva, torce integrate e fusibili che proteggono il dispositivo dalla sovratensione.

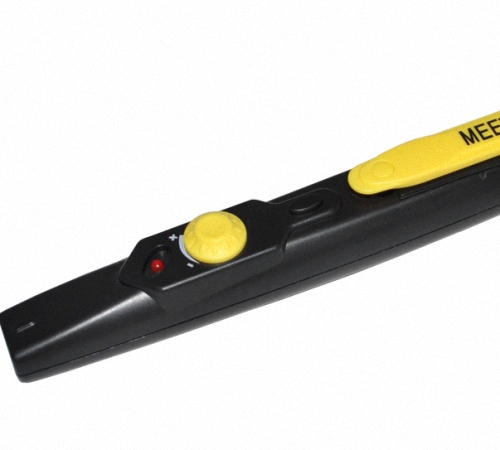

Uno strumento più semplice e meno costoso per rilevare il cablaggio nascosto è il cacciavite indicatore. Tale strumento è in grado di rilevare il cablaggio, la cui profondità non supera i due centimetri. L’uso senza contatto di un cacciavite consente di rilevare il cablaggio nascosto e quello di contatto determina il valore della tensione. Alcuni modelli di indicatori hanno un display sul quale mostrano informazioni sulla tensione. In altri modelli la presenza di cablaggi nascosti è segnalata da un segnale acustico..

Metodi tradizionali per rilevare il cablaggio nascosto

1. Impostare il carico massimo sul cavo elettrico. Prendi una bussola e, dalla deviazione dell’ago magnetico, determina la posizione del filo elettrico.

2. La bobina, che ha un filo magnetico aperto con una resistenza di 500 Ohm, deve essere collegata all’ingresso del microfono di qualsiasi amplificatore con il volume massimo acceso. Se un filo vicino al muro inizia a emettere suoni, il vecchio cablaggio è in questo posto.

3. Installare il dispositivo per rilevare il cablaggio nascosto, che include il transistor ad effetto di campo, le cuffie e gli alimentatori. Per trovare cavi nascosti, fai scorrere la custodia del transistor lungo il muro. Quando il rilevatore di fili nascosti inizia a emettere un suono, il filo è stato rilevato..

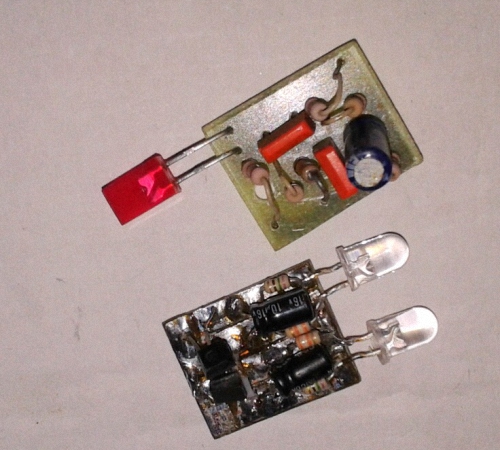

4. Un’altra opzione per la produzione indipendente di un dispositivo per la ricerca di cablaggi nascosti si basa sul funzionamento di tre transistor. Utilizzare due transistor biopolari e un transistor ad effetto di campo. I primi due transistor formano un’installazione multivibrazione e il terzo forma un interruttore elettrico. Questo dispositivo è in grado di catturare il campo elettrico generato da cablaggi nascosti. Quando viene trovato il filo, il dispositivo inizia a vibrare e la spia si accende.

5. Il generatore per la ricerca di cablaggi nascosti è costituito da un transistor ad effetto di campo che controlla il funzionamento del generatore, un’antenna a filo e transistor di varie strutture.

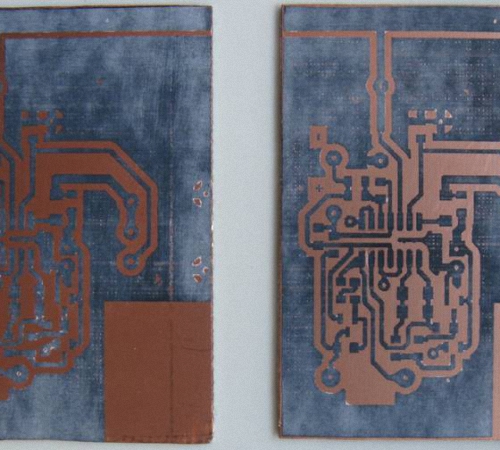

Schema di ricerca per cablaggio nascosto:

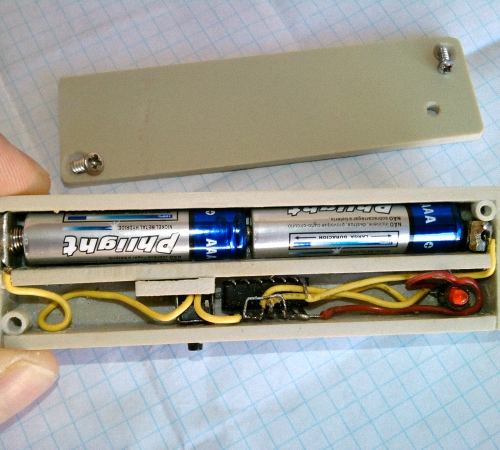

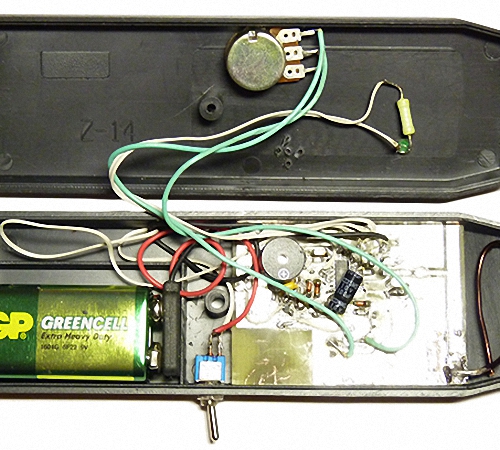

Istruzioni fai-da-te per realizzare un dispositivo di cablaggio nascosto

1. Utilizzare una scatola di plastica, come una lampada fluorescente, come alloggiamento per il dispositivo..

2. Su un lato della scatola, incolla del nastro di alluminio, che fungerà da antenna.

3. Installare batterie con una capacità di circa 4-5 W.

4. Praticare un foro nella scatola di plastica e installare la lampadina LED.

5. Installare il transistor supersensibile BC547, collegare le batterie e l’antenna al nastro di alluminio.

6. Fissare il coperchio del dispositivo.

7. Il dispositivo reagisce ai più piccoli campi elettrici. Il rilevamento di cablaggi nascosti verrà segnalato da una lampadina illuminata.

Dispositivo di ricerca per cablaggio nascosto Picchio

Il dispositivo per trovare cavi nascosti Woodpecker, produzione russa, è uno dei dispositivi più popolari per trovare cavi nascosti. Il nome ufficiale del dispositivo è il dispositivo di segnalazione del cablaggio nascosto E121.

Il dispositivo Woodpecker rileva cablaggi nascosti sotto uno strato di intonaco, il cui spessore raggiunge gli 8 cm.

Caratteristiche funzionali del dispositivo:

• controllare la fase del contatore elettrico, senza rompere il sigillo;
• ricerca di cablaggi nascosti;
• rilevamento del conduttore di fase;
• cercare interruzioni nei fili che sono sotto tensione;
• controllo dei fusibili;
• ricerca di apparecchiature difettose.

Caratteristiche tecniche del dispositivo:

• tensione massima 380 V;
• lavoro senza contatto;
• frequenza – tipo industriale;
• numero di intervalli di sensibilità – 4;
• dimensioni – 21x8x4,5 cm;
• peso: 250 gr;
• il rilevamento del cablaggio è notificato da un segnale luminoso e sonoro.

La sensibilità del dispositivo e la distanza del cavo elettrico dall’antenna del dispositivo:

• 1 – 0-15 mm;
• 2 – 0-1 cm;
• 3 – 0-3 cm;
• 4 – 0-4 cm.

Il principio di funzionamento del dispositivo consiste nell’applicare il principio dell’elettrostatica di un campo elettrico alternato. Quando l’antenna del dispositivo si avvicina a un campo elettrico, viene attivato un meccanismo di forza elettrodinamica. Il segnale viene trasmesso direttamente al dispositivo e si formano segnali sonori continui, la cui intensità dipende dalla forza elettrodinamica.

Il set completo del dispositivo per la ricerca del cablaggio nascosto Woodpecker è composto da:

• rilevatore di rilevamento di cablaggio nascosto E121;
• passaporti e dati tecnici sul dispositivo;
• coperchio;
• batterie.

Panoramica dei produttori di dispositivi per la ricerca di cablaggi nascosti

1. Bosch cerca cavi nascosti – rilevatori che hanno un alto livello di rilevamento di cavi nascosti e sono caratterizzati da una buona sensibilità. I rilevatori di cablaggio nascosto Bosch sono prodotti in Malesia, Germania e Cina. I modelli realizzati in Germania si distinguono per la qualità elevata e originale..

Caratteristiche tecniche Bosch GMS120 (Malesia):

• disponibilità di configurazione automatica;
• la presenza di retroilluminazione;
• profondità massima di rilevamento del cablaggio: 120 mm;
• peso: 270g.

Il set completo del dispositivo per la ricerca del cablaggio nascosto Bosch GMS120 è composto da:

• rivelatore digitale,
• cinturino aggiuntivo,
• coperchio,
• cibo aggiuntivo,
• Istruzioni per l’uso.

Il costo del rilevatore Bosch GMS120 è di $ 160.

Caratteristiche tecniche del dispositivo di rilevamento cablaggio nascosto

Bosch DOP6 (Cina):

• profondità di rilevamento massima del cablaggio 70 mm;
• controllo automatico e semplice;
• la presenza di una fodera morbida;
• notifica mediante segnale acustico di avviso;
• peso 200 gr;
• costo: 75 $.

Specifiche Bosh GMS100 Professional:

• la profondità massima del cablaggio è di 10 cm;
• praticità e praticità d’uso;
• peso 270 gr;
• misura 20×8,5×3,2 cm;
• periodo di garanzia 3 anni;
• disponibilità aggiuntiva di batterie, istruzioni, scheda di garanzia;
• costo: 170 $.

2. Indicatori di cacciaviti Energia (Russia) rilevano cablaggi nascosti a brevi distanze.

Caratteristiche tecniche Energy 6885 48NS:

• determinazione del filo di fase e neutro,
• ricerca di cablaggi nascosti e punti di interruzione nei fili di fase,
• due modi di lavorare: contatto e non contatto,
• tre livelli di sensibilità: basso, medio, alto,
• il rilevamento di un cablaggio è segnalato da un indicatore verde.

Caratteristiche tecniche Energy 6878 28NS:

• scopo: determinazione e misurazione della tensione, ricerca di cablaggi nascosti,
• la presenza di un display a cristalli liquidi,
• tensione massima 250 V,
• niente batterie.

3. Stanley (Belgio)

Specifiche Stanley S100:

• l’impostazione viene eseguita con un pulsante,
• profondità massima di rilevamento cablaggio 5 cm,
• notifica tramite LED e segnale acustico,
• la presenza di un ritaglio nella parte superiore del dispositivo per contrassegnare il rilevamento del cablaggio,
• disponibilità di istruzioni che facilitino il funzionamento e la gestione del dispositivo,
• costa 17 $.

4. Topex (Polonia)

Peculiarità:

• scopo: rilevamento di cablaggi nascosti, strutture in legno e metallo,
• materiale di cui è fatta la custodia del dispositivo: plastica,
• presenza di segnalazione sonora e ottica,
• la possibilità di regolare la sensibilità,
• custodia impermeabile,
• costo: 30 $.
