Pompa per calcestruzzo: caratteristiche e caratteristiche di scelta

Per garantire il trasporto di calcestruzzo preconfezionato su lunghe distanze o in luoghi difficili da raggiungere, viene utilizzata una pompa per calcestruzzo. Parliamo ulteriormente delle caratteristiche della scelta e del funzionamento di una pompa per calcestruzzo.

Sommario:

Il principio di funzionamento e il dispositivo della pompa per calcestruzzo

La funzione principale di una pompa per calcestruzzo è quella di pompare il calcestruzzo durante la costruzione di strutture residenziali e industriali..

La pompa per calcestruzzo è caratterizzata dalla presenza di:

• parte di uscita,
• agitatori,
• tramoggia di carico,
• serbatoio dell’olio,
• sistema di raffreddamento,
• motore principale,
• pompa dell’acqua,
• cassetta degli attrezzi,
• bombola di azoto,
• valvola di pompaggio,
• pannello elettrico,
• involucro,
• sistema idraulico,
• filtro dell’olio,
• manometro,
• sistemi di lubrificazione,
• pilastri,
• ruote,
• telaio,
• shilnik,
• intoppo,
• telaio di supporto.

Le parti principali del dispositivo di rimozione del calcestruzzo sono:

• tubo dell’acqua in cemento,
• gomito di cemento dell’acqua,
• serratura in cemento con guarnizione in gomma,
• dispositivo di lavaggio.

La parte principale di una pompa per calcestruzzo è un motore alimentato da elettricità o diesel. Il sistema di pompaggio del calcestruzzo funziona a circuito aperto, facilmente regolabile. Funzionalità aggiuntive come la regolazione idraulica continua e l’erogazione variabile del carburante aiutano il dispositivo a funzionare meglio.

I componenti principali della pompa per calcestruzzo sono due cilindri idraulici e una pompa dell’acqua. A causa della presenza di pistoni collegati a cilindri idraulici, si verifica un movimento alternativo, durante il quale il primo pistone si muove in una direzione e il secondo nell’altra.

Un settore di carico è collegato alle uscite, in cui entra la miscela di calcestruzzo. Con l’aiuto del lavoro di due cilindri, mobili versatili, la miscela di calcestruzzo viene pompata. I cilindri di trasporto sono collegati ai cilindri idraulici, quindi la miscela di calcestruzzo viene aspirata e pompata molto rapidamente.

In una pompa per calcestruzzo ad olio, la regolazione della velocità di alimentazione del calcestruzzo dipende dalla quantità di olio che entra nel cilindro idraulico. I distributori in un tale dispositivo sono tubi installati in una direzione di rotazione. Per garantire il pompaggio ininterrotto della miscela, è necessario utilizzare tubi tre volte più grandi del calcestruzzo..

Per la costruzione di scopi industriali o residenziali, viene utilizzato il calcestruzzo, che ha una granulometria da due a quattro centimetri, nel qual caso il diametro dei tubi sarà compreso tra 6 e 12 cm.

La miscela di calcestruzzo che entra nella pompa per calcestruzzo viene sottoposta a uno studio speciale in condizioni di laboratorio, in cui tale composizione viene selezionata in modo che il calcestruzzo sia pompato comodamente e facilmente. Si consiglia di utilizzare cemento o altri additivi a base di plastificanti.

Ambito di utilizzo e vantaggi della pompa per calcestruzzo

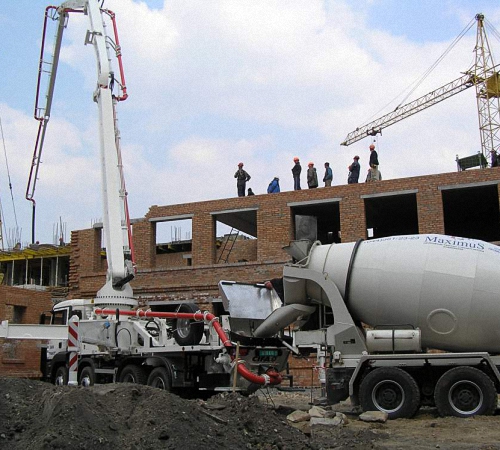

La pompa per calcestruzzo viene utilizzata per fornire calcestruzzo in luoghi difficili da raggiungere. Durante la costruzione di edifici a più piani o grandi impianti industriali, è molto più facile e veloce spostare il calcestruzzo con una pompa per calcestruzzo..

Ambito di utilizzo della pompa per calcestruzzo:

1. Durante la costruzione di ponti, cavalcavia, questo dispositivo aiuta a fornire rapidamente la miscela di calcestruzzo, impedendone l’ispessimento.

2. Nel processo di costruzione di strutture ferroviarie o idriche, viene utilizzato anche questo dispositivo..

3. Durante la costruzione di tunnel o collegamenti portuali, la pompa per calcestruzzo è un mezzo indispensabile per trasferire la miscela di calcestruzzo all’oggetto..

4. In qualsiasi costruzione in cui viene utilizzato molto calcestruzzo, è necessaria una pompa per calcestruzzo, poiché questa unità non richiede tempo e risorse fisiche per il trasporto del calcestruzzo.

Vantaggi dell’utilizzo di una pompa per calcestruzzo:

1. La pompa per calcestruzzo aiuta a erigere edifici in modo rapido ed efficiente e consente di risparmiare tempo e denaro.

2. Il trasporto regolare della miscela di calcestruzzo impedisce la sua perdita durante il trasporto.

3. La pompa per calcestruzzo è un’attrezzatura abbastanza resistente all’usura, inoltre, è facile da usare.

4. Le pompe per calcestruzzo sono in grado di erogare la miscela sia verticalmente che orizzontalmente..

5. Alcuni modelli sono caratterizzati dalla presenza di un telecomando, con l’aiuto del quale è possibile alimentare il calcestruzzo su una lunga distanza superiore a 25 metri..

6. La presenza di ruote consente di spostare rapidamente il dispositivo e non richiede un numero elevato di persone per trasportarlo. Una persona è sufficiente per azionare la pompa per calcestruzzo.

7. Le pompe per calcestruzzo si distinguono per un alto livello di produttività e svolgono un determinato lavoro diverse decine di volte più velocemente di una persona..

8. La lunghezza massima della miscela di calcestruzzo è di 300 metri e l’altezza è di 80 m Durante la costruzione di edifici a più piani, questa è un’unità necessaria..

Varietà di pompe per calcestruzzo

A seconda del tipo di movimento, ci sono:

• pompa per calcestruzzo fissa,
• pompa per calcestruzzo per auto,
• pompa per calcestruzzo mobile,
• mini pompa per calcestruzzo.

Una pompa per calcestruzzo fissa sembra un rimorchio con una pompa installata su di essa. Il suo trasporto viene effettuato utilizzando un trattore.

Vantaggi:

• pompare grandi quantità di calcestruzzo,
• disponibilità di alimentazione sia verticale che orizzontale,
• costo più basso,
• disponibilità di un’autostrada.

Ambito di utilizzo:

• costruzione di edifici alti,
• edifici a più piani.

Svantaggi:

• mancanza di trasporto veloce della pompa,
• scarsa manovrabilità,
• presenza obbligatoria di un manipolatore.

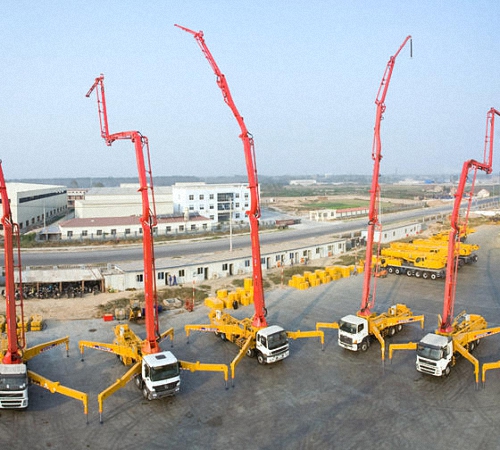

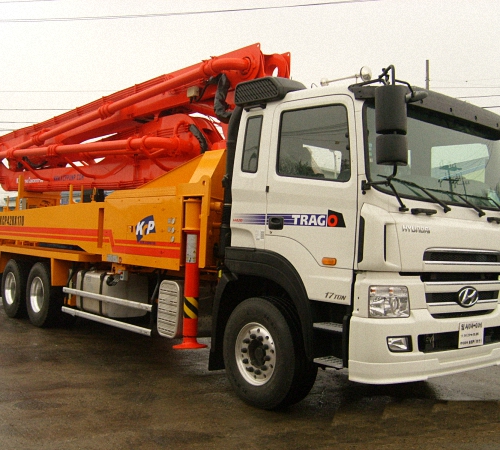

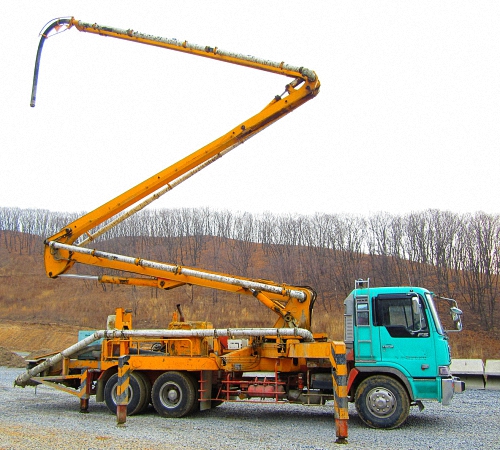

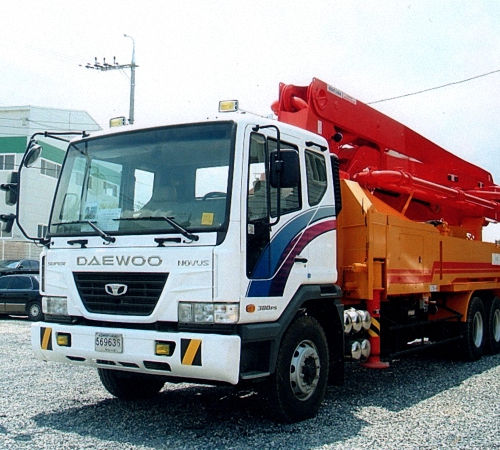

Una pompa per calcestruzzo montata su camion viene utilizzata per trasportare il calcestruzzo in cantieri difficili da raggiungere. Sembra un’auto su cui è installata una stazione di pompaggio con tubi di cemento. I componenti principali di questo dispositivo sono un bunker di cemento e una freccia. Il boma sembra un tubo con diverse gambe mobili. La lunghezza del braccio della pompa per calcestruzzo autocarrata va da 20 a 60 metri. Questo è il criterio principale per il costo di questo dispositivo. Un contenitore per l’immersione del calcestruzzo funge da bunker. Dalla tramoggia, pompando il liquido, il calcestruzzo entra nel sistema di tubazioni. L’estremità del braccio ha un manicotto flessibile che controlla il calcestruzzo che colpisce una posizione specifica. Per avviare una pompa per calcestruzzo di questo tipo, viene prima versato del latte di cemento o una soluzione chimica. Per lavorare su questo dispositivo sono necessarie due persone, una – monitora il controllo e il coordinamento del braccio e la seconda è impegnata in lavori di costruzione diretti.

Vantaggi:

• alto livello di produttività, oltre 90 m³ all’ora;
• non richiede trasporti speciali per spostarsi;
• facile manovrabilità.

Svantaggi:

• alto prezzo,
• lunghezza e prevalenza inferiori di pompaggio del calcestruzzo.

Le pompe per calcestruzzo mobili richiedono attrezzature tecniche aggiuntive per spostarle. Sono montati su un telaio e quindi si muovono all’interno del cantiere..

Le minipompe per calcestruzzo vengono utilizzate durante la costruzione per fornire piccole quantità di calcestruzzo. Questa unità viene utilizzata sia nella costruzione su larga scala che durante la costruzione di oggetti medi o piccoli..

Grazie alla sua compattezza, la mini pompa per calcestruzzo si sposta facilmente nel cantiere e fornisce soluzioni concrete nei luoghi più inaccessibili.

Peculiarità:

• lunghezza di alimentazione fino a 150 m e altezza fino a 50 m;
• dispositivi funzionanti sia da rete che a gasolio;
• autonomia di movimento.

In relazione al tipo di fornitura di calcestruzzo, i dispositivi si distinguono:

• tipo di vuoto,
• tipo di pistone,
• tipo di tenda,
• tipo di cancello,
• a forma di S,
• a forma di C.

Una pompa per calcestruzzo del tipo a vuoto fornisce l’alimentazione di carburante accumulando il vuoto nella parte ricevente. Il sistema a pistone prevede la spinta del calcestruzzo con più pistoni.

I dispositivi di tipo a tenda hanno un meccanismo di alimentazione separato dall’intero dispositivo mediante tende. Nelle pompe per calcestruzzo a palette è presente un gruppo di palette che separa il dispositivo dal meccanismo di alimentazione.

Raccomandazioni per la scelta di una pompa per calcestruzzo

1. Per acquistare una pompa per calcestruzzo, contattare un negozio specializzato, dove consulenti esperti ti aiuteranno a scegliere un dispositivo in base alle caratteristiche costruttive.

2. Nel processo di scelta di una pompa per calcestruzzo, il primo passo è determinarne il carico funzionale. Dovresti sapere per certo: quanto calcestruzzo deve essere pompato e a quali oggetti, in termini di dimensioni, verrà utilizzato.

3. Se desideri utilizzare la pompa per calcestruzzo solo una o due volte, confronta il prezzo di noleggio e acquisto e decidi tu stesso quale opzione scegliere..

4. Prestare attenzione alle caratteristiche di potenza e prestazioni del dispositivo.

5. Anche i parametri di lunghezza e altezza di consegna vengono selezionati individualmente..

6. Tra una pompa per calcestruzzo fissa e una per auto, è meglio dare la preferenza al secondo tipo, anche se è più costoso, ma nel tempo questi costi pagheranno, poiché per un dispositivo fisso è necessario noleggiare attrezzature per il trasporto esso.

7. Il prezzo di una pompa per calcestruzzo è determinato dai seguenti fattori:

• tipo di pompa per calcestruzzo,
• potenza del dispositivo,
• prestazione,
• alimentazione altezza e lunghezza,
• azienda produttrice.

Caratteristiche delle pompe per calcestruzzo e panoramica dei produttori

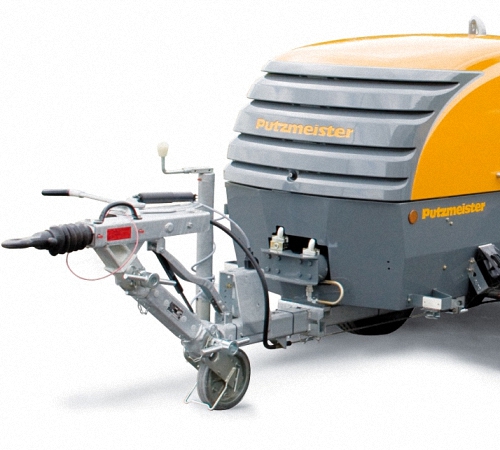

1. Pompa per calcestruzzo Putzmeister (Germania) – caratterizzata dalle seguenti caratteristiche:

• trasporto veloce ed efficiente,
• alta velocità di avanzamento,
• buona performance,
• consentono di costruire rapidamente ponti, grattacieli, strutture di tunnel,
• un gran numero di tecnologie innovative producono dispositivi telecomandati che funzionano in modo rapido ed efficiente,
• in grado di lavorare nelle condizioni atmosferiche più avverse,
• facile da pulire e senza pretese in funzione.

2. Pompa per calcestruzzo Cifa (Italia) – differiscono per le seguenti caratteristiche:

• una decina di modelli che soddisfano tutte le moderne tecnologie costruttive;
• set completo che utilizza unità ad alte prestazioni;
• Il design del braccio a forma di Z consente una consegna facile e di alta qualità del calcestruzzo su lunghe distanze;
• le pompe per calcestruzzo penetrano facilmente nei luoghi più inaccessibili;
• il design consente di risparmiare notevolmente carburante durante il funzionamento;
• accelerare più volte il ritmo di costruzione;
• il bunker aiuta a migliorare la qualità della miscela di calcestruzzo;
• l’alta pressione consente una consegna del calcestruzzo più veloce;
• la compattezza dell’installazione non occupa molto spazio in cantiere;
• scelta tra motore elettrico o diesel.

3. La pompa per calcestruzzo Sany prodotta in Cina ha le seguenti caratteristiche:

• la presenza di un indicatore a cristalli liquidi e di un display di testo,
• facilità di gestione,
• la presenza di due modalità di funzionamento: ad alta velocità e a bassa velocità,
• tecnologia brevettata per la produzione di silo di calcestruzzo,
• non c’è praticamente accumulo di soluzione negli angoli della tramoggia,
• la presenza di un telecomando,
• prestazioni a basso rumore,
• ridurre la quantità di gas di scarico nei dispositivi alimentati da un motore diesel,
• il motore è in grado di avviarsi facilmente anche a basse temperature,
• basso consumo di carburante,
• facilità d’uso,
• durata del lavoro,
• la possibilità di regolare la velocità di avanzamento del calcestruzzo consente l’utilizzo della pompa per calcestruzzo in vari cantieri,
• la presenza di un circuito idraulico facilita il trasporto del dispositivo.

Suggerimenti per il funzionamento di una pompa per calcestruzzo

1. Prima di iniziare a utilizzare la pompa per calcestruzzo, si consiglia di testare il dispositivo della pompa per calcestruzzo stessa e il set completo della tubazione in calcestruzzo per una pressione idraulica di prova, che aiuterà a determinare l’operatività e configurare il dispositivo. Il valore di pressione consigliato è indicato nei dati tecnici del dispositivo..

2. Utilizzare una pompa dell’acqua per lavare il sistema idrico in calcestruzzo. La tramoggia di ricezione controlla la dimensione delle particelle iniziali della miscela che entrano nel dispositivo di consegna del calcestruzzo e quindi previene l’intasamento.

2. Per selezionare correttamente la composizione della miscela, è necessario testare il dispositivo per pompare diverse composizioni di densità. A causa della presenza di un serbatoio speciale per calcestruzzo, viene continuamente pompato. L’installazione di una pompa dell’acqua centrifuga è necessaria per pompare l’acqua in eccesso dopo il lavaggio della pompa per calcestruzzo.

3. Il percorso della pompa per calcestruzzo è installato in modo tale da ottenere la distanza più breve e il minor numero di curve. La parte orizzontale della pompa per calcestruzzo è montata su supporti o piazzole e quelle verticali si trovano su alberi, fattorie o casseforme. È impossibile installare tubi di cemento ad angolo retto e, in caso di comparsa di sezioni verticali, dovrebbero essere sostituiti con quelli inclinati..

4. Se non è stato possibile evitare l’aspetto di una sezione verticale, la sua posizione non dovrebbe essere più vicina di otto metri alla pompa per calcestruzzo, inoltre è necessaria un’installazione aggiuntiva di una valvola a spillo, che impedirà il verificarsi di un’inversione flusso di calcestruzzo durante l’arresto, la sostituzione o la pulizia del dispositivo.

5. Prima di iniziare l’erogazione della soluzione cementizia attraverso la condotta in calcestruzzo, si dovrebbe inizialmente passare la malta di calce o una miscela di cemento e sabbia, diluita uno a due, in modo da inumidire l’interno della condotta in calcestruzzo e formare uno strato lubrificante su di esso..

6. Diversi vassoi o scivoli vibranti vengono utilizzati per distribuire la miscela di calcestruzzo. Se c’è un aggregato a bassa densità nella miscela di calcestruzzo, le barre dovrebbero essere usate come distributori..

7. È vietato fare lunghe pause durante la consegna del calcestruzzo. Se c’è una pausa fino a un’ora, la miscela di calcestruzzo deve essere pompata ogni dieci minuti alla velocità minima..

8. Il motivo principale che indica un funzionamento improprio della pompa per calcestruzzo è l’aspetto del blocco dei tubi in calcestruzzo. Questo processo appare a causa di un lungo ritardo del calcestruzzo in una pompa per calcestruzzo, nel processo di delaminazione o presa parziale di una miscela che viene preparata senza osservare le proporzioni corrette o a causa di un aumento della densità del calcestruzzo, che ha ceduto a vibrazioni prolungate.

9. Se non è stato possibile evitare la comparsa di un ingorgo, non avviare il dispositivo in modalità operativa, poiché ciò causerà il suo guasto. Per prima cosa è necessario trovare il luogo in cui si trova la spina, se si è formata nella tubazione di cemento, è necessario avviare la pompa per calcestruzzo al numero minimo di giri. Per pulire la pompa per calcestruzzo, utilizzare i bannik o le borre che devono essere installati al suo interno..

10. Se la pompa per calcestruzzo viene utilizzata in inverno, la miscela di calcestruzzo che vi entra deve essere riscaldata a una temperatura di 25-30 gradi. Prima di iniziare il lavoro, si consiglia di isolare i tubi in calcestruzzo e riscaldare la pompa per calcestruzzo con vapore, la condensa deve essere scaricata all’esterno.
