Pompa per aumentare la pressione Grundfos UPA 15-90 – caratteristiche, specifiche, istruzioni, recensioni

Gli apparecchi del design Grundfos UPA 15-90 sono progettati per aumentare la lettura della prevalenza nei sistemi di fornitura di acqua calda o fredda già installati. L’apparecchiatura ha un sensore integrato che rileva i periodi in cui il sistema viene acceso e spento. La pompa ha una bassa potenza e non necessita di cablaggio rinforzato. L’installazione è possibile in locali residenziali, senza dispositivi di isolamento acustico aggiuntivi.

Sommario:

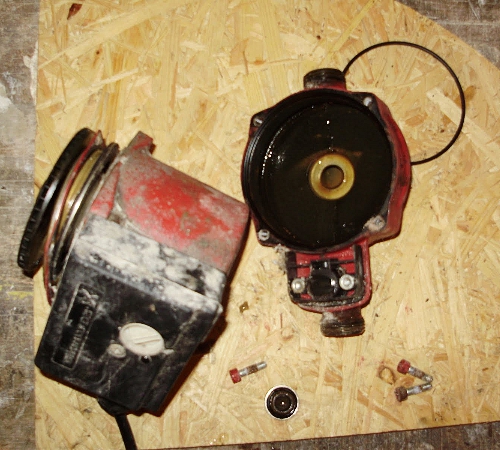

Costruzione dell’apparato Grundfos UPA 15-90

La base del design è un rotore bagnato, immerso nell’acqua pompata; un sottile manicotto in acciaio inossidabile lo separa dal motorino di avviamento. È questo tipo di costruzione che consente di ridurre il livello di rumore fino a un massimo di 35 dB. I rotori sommergibili eliminano la necessità di ulteriori ventole di raffreddamento, poiché la temperatura viene abbassata direttamente dal liquido.

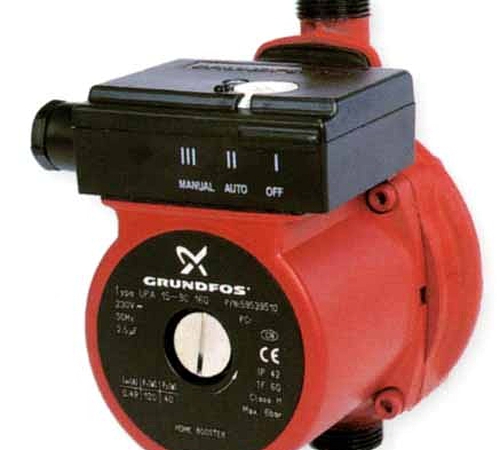

Impostazioni per il funzionamento del Grundfos UPA 15-90:

• OFF – il funzionamento viene interrotto, l’acqua viene erogata dalla struttura fornendo acqua.
• AUTO – accensione automatica dell’apparecchiatura dal sensore di flusso. La pompa si spegne in modalità automatica ad una portata di 90-120 l / h e riprende il funzionamento quando l’indicatore diminuisce. Inoltre, la modalità spegne l’apparecchiatura in caso di interruzione dell’approvvigionamento idrico, proteggendo il motore dal funzionamento a secco e da guasti..
• MANUALE – il lavoro non si ferma in nessuno dei casi sopra indicati. In questa modalità non è prevista alcuna protezione contro il funzionamento a secco; impostando questa impostazione non si deve chiudere la valvola di alimentazione dell’acqua all’impianto e alla pompa.

Caratteristiche distintive del dispositivo Grundfos UPA 15-90

• La pompa non ha paraolio, il motore funziona in modalità “rotore bagnato”, l’avviatore è separato: tutti questi fattori aumentano la durata dell’attrezzatura.
• L’unità è leggera e leggera, il che rende possibile il montaggio direttamente sul sistema di tubazioni.
• Il sistema di accensione e spegnimento automatico è controllato da un sensore che monitora l’apertura o la chiusura delle valvole.
• Rumore basso.
• Il consumo di energia è piccolo.
• La pompa è protetta contro il funzionamento a secco.

Dati tecnici per Grundfos UPA 15-90

• Tipo di attrezzatura – pompa di circolazione di superficie.
• La capacità di aumentare la pressione è la funzione principale, è presente.
• L’indicatore di prevalenza più alto – 8 m.
• Produttività – 1,5 m3 / h.
• Consumo di energia elettrica – 118 W.
• L’acqua nel sistema è pulita.

• Temperatura ottimale dell’acqua – 2-60 ° C.
• Rotore bagnato.
• Tipo di installazione – verticale.
• Controllo del livello dell’acqua in modalità automatica.
• Sistema di protezione dall’aumento della temperatura.
• Livello di rumore – 35 dB.
• Funziona in modalità automatica e in modalità manuale.

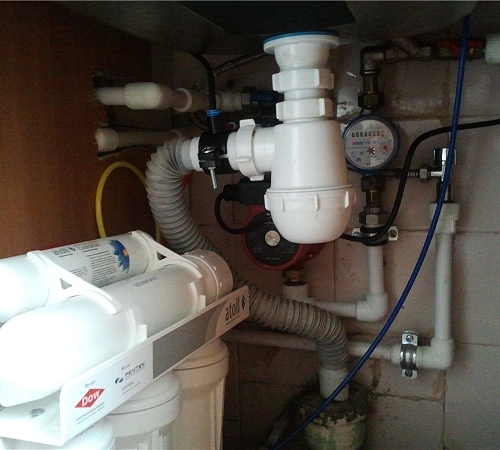

Istruzioni per l’uso della pompa di aumento pressione Grundfos UPA 15-90

1. Installazione e collegamento del dispositivo alla corrente elettrica:

• Tutti i collegamenti devono essere accuratamente sigillati con nastro di traino o fem.
• Tutti i collegamenti sono sigillati ai corrispondenti fori della pompa.
• Prima del collegamento, tutti i punti di attacco vengono bagnati con acqua.
• La pompa è montata nel luogo richiesto.
• La valvola di intercettazione si apre.
• Il connettore della pompa deve essere messo a terra senza fallo, tutti i collegamenti elettrici sono selezionati in conformità con il cablaggio e gli standard dell’apparecchiatura installata.
• Per accendere la pompa installata, portare l’interruttore in posizione AUTO..

2. Rimozione dell’aria prima di avviare l’apparecchiatura:

• Durante l’installazione, è necessario rimuovere l’aria dall’apparecchiatura per ottenere un funzionamento ottimale della pompa..
• Per rimuovere l’aria, il dispositivo è connesso alla rete.
• L’interruttore è in posizione AUTO..
• Apri il rubinetto.
• Uno strumento speciale viene inserito nel connettore sul corpo del dispositivo.
• Svitare il tappo con uno strumento e controllare l’aria.
• Dopo aver rilasciato l’aria, la spina viene inserita in posizione..
• Se l’installazione è stata eseguita su un tubo in cui si accumula aria, è necessario dotare la pompa di uno sfiato automatico dell’aria.
• La pompa è installata in una posizione in cui l’albero motore è orizzontale..
