Cavo per grondaie: scelta e installazione

In una casa in cui è installata una grondaia o un sistema di drenaggio, un elemento necessario è l’installazione di un cavo per grondaie. In questo articolo verranno prese in considerazione varietà, installazione e suggerimenti per la scelta di un cavo scaldante per grondaie..

Sommario:

Il principio di funzionamento e il dispositivo del cavo per lo scarico

Il principio di funzionamento di un cavo autoriscaldante consiste nel funzionamento di un elemento flessibile riscaldante. Il dispositivo del cavo per il riscaldamento delle grondaie è costituito da un filo di rame a due conduttori, che è ricoperto da una lega di stagno o rame. La plastica termoplastica viene premuta attorno al cavo.

Ambito di utilizzo del cavo autoriscaldante:

riscaldamento del settore residenziale: rete idrica e fognaria;
riscaldamento del settore commerciale: sistemi di approvvigionamento idrico per il riscaldamento, sistemi di sicurezza antincendio e fognature;
riscaldamento di locali industriali in aree esplosive e semplici.

Il cavo scaldante per grondaia autoregolante, che viene montato su tubi o sul tetto, è in grado di reagire alle variazioni delle condizioni di temperatura.

La matrice sul cavo scaldante genera calore a basse temperature. L’altezza della temperatura di riscaldamento dipende dalla temperatura sulla superficie dei tubi.

Funzioni del rivestimento metallico:

fornendo messa a terra,
protezione contro le influenze aggressive,
protezione UV,
protezione contro le scintille.

Il filo a due fili è responsabile della fornitura di tensione lungo l’intera lunghezza del cavo. Il ruolo dell’elemento riscaldante continuo è svolto da un rivestimento in plastica conduttiva.

Vantaggi dell’installazione del cavo di grondaia:

mancata formazione di zone di surriscaldamento locale,
è esclusa la formazione di zone non riscaldate,
mancanza di formazione di ghiaccio in inverno,
garantendo una temperatura positiva nei tubi di scarico,
garantire il drenaggio dell’acqua piovana.

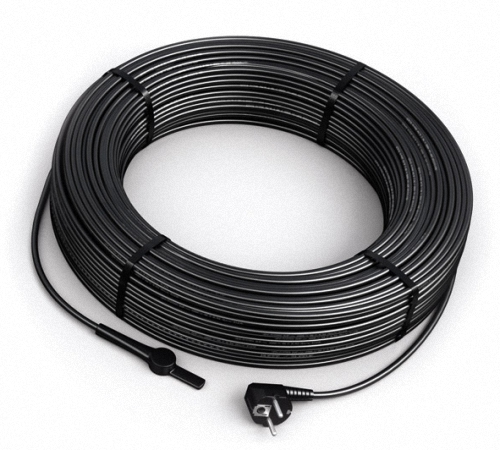

I principali tipi di cavo per il riscaldamento dello scarico

A seconda del tipo di regolazione, il cavo per lo scarico è suddiviso in:

cavi resistivi di grondaia,
cavo autoregolante.

Vantaggi del cavo resistivo:

migliore dissipazione del calore,
garantendo un valore di potenza costante dell’impianto di riscaldamento,
il costo di un cavo resistivo è molto inferiore a quello di un cavo autoregolante,
la necessità di una bassa corrente di avviamento.

Svantaggi di un cavo resistivo:

alto livello di consumo energetico,
termine di utilizzo limitato,
in punti sovrapposti c’è il rischio di esaurimento del cavo.

Il cavo resistivo viene utilizzato per il riscaldamento di tetti di ampia superficie.

Cavo autoregolante per il riscaldamento dello scarico, è in grado di controllare le variazioni di temperatura, a seconda delle condizioni di temperatura dell’ambiente.

Vantaggi distintivi del cavo autoregolante:

consumo economico di elettricità;
installazione semplice: il cavo viene tagliato nel luogo di installazione;
alto livello di resistenza al burnout;
uso a lungo termine,
adatto a vari tipi di tetti con qualsiasi tipo di copertura.

A seconda del materiale di cui è fatto il cavo, ci sono:

cavi armati di sezione unipolare o bipolare;
cavo autoregolante;
cavo bifilare armato.

Vantaggi del cavo armato:

molta forza,
prezzo abbordabile.

Vantaggi del cavo armato:

alto livello di resistenza alle sollecitazioni meccaniche;
resistenza al fuoco.

Progettazione del sistema di riscaldamento della grondaia

Prima di smontare il dispositivo del sistema di riscaldamento della grondaia, facciamo conoscenza con le funzioni di questo sistema:

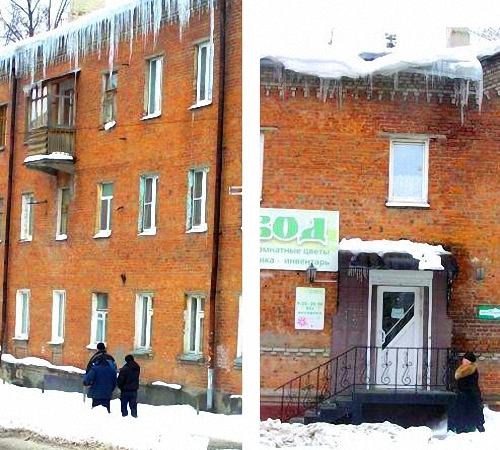

1. Protezione dei componenti del sistema pluviale dai danni meccanici dovuti alla formazione di ghiaccio nella stagione invernale.

2. Garanzia della permanenza in sicurezza di persone, macchine o animali in prossimità della rete fognaria.

3. L’installazione di un sistema di riscaldamento della grondaia elimina la necessità di eseguire lavori sulla rimozione delle aree coperte di ghiaccio del tetto.

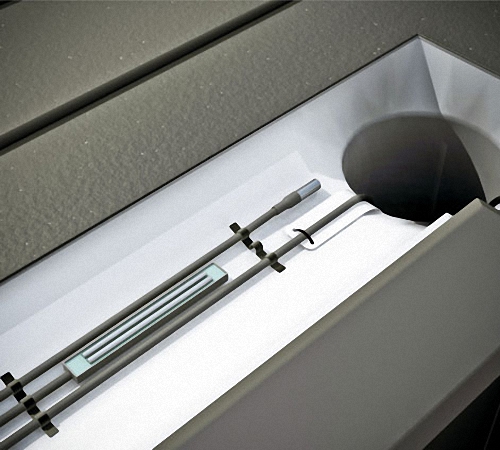

Per garantire il funzionamento efficiente dell’impianto di riscaldamento, il cavo viene installato attorno al perimetro dell’intero tetto o nei luoghi in cui sono previste precipitazioni.

Il dispositivo dell’impianto di riscaldamento è composto da:

cavo,
giunti e giunti ad anello,
cavo che alimenta il sistema,
il cavo di controllo che fornisce alimentazione ai sensori,
sensori di controllo, con la presenza di un regolatore di temperatura,
elementi di fissaggio.

Consiglio: per proteggere l’impianto di riscaldamento da eventuali danni, durante l’installazione dell’impianto di riscaldamento è necessario installare elementi fermaneve.

I principali componenti nodali del sistema di riscaldamento:

1. Unità di riscaldamento – responsabile dell’installazione delle sezioni del cavo scaldante.

2. La centralina comprende sensori, termoregolatori, dispositivi di avviamento impianto, dispositivi di protezione e un pannello di controllo..

3. L’unità di distribuzione è caratterizzata dalla presenza di cablaggio di alimentazione e controllo, che è responsabile dell’interazione dell’unità di controllo e riscaldamento.

Calcolo della potenza dell’impianto di riscaldamento per grondaie e tetti

Il tipo di tetto ha un’influenza significativa sulla scelta della potenza del sistema. Se il tetto non ha isolamento termico, si consiglia di utilizzare un cavo con una potenza minima di 40-50 W per metro lineare. Se il lavoro di isolamento termico è stato eseguito in anticipo, un cavo da 25-30 W è adatto per l’impianto di riscaldamento..

Per effettuare un calcolo accurato dell’impianto di riscaldamento, è necessario eseguire una serie di azioni:

determinare la lunghezza totale del cavo necessaria per il riscaldamento: moltiplicare per due la lunghezza totale delle grondaie orizzontali;
determinare la lunghezza totale del sistema di drenaggio verticale;
aggiungi il secondo al primo valore e moltiplica il risultato per la potenza stimata del cavo.

La potenza del cavo dipende dal tipo e dal materiale di cui sono realizzate le grondaie:

alimentazione cavo per grondaie in plastica – 20 W per metro lineare;
alimentazione via cavo per grondaie metalliche – 25 W;
cavo di alimentazione per grondaie in legno – 18 W.

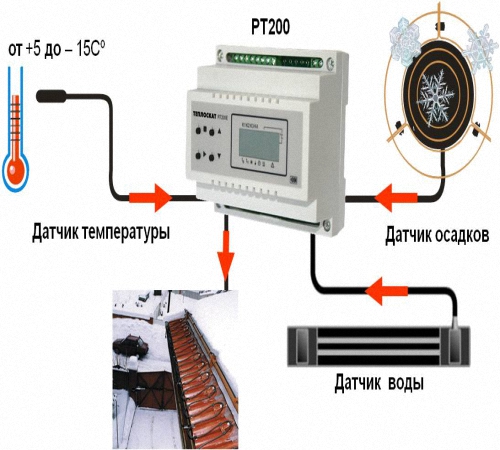

Installazione di un sistema di riscaldamento per grondaie e tetti

Per installare il sistema di riscaldamento, è necessario:

regolatore di variazione di temperatura,
regolatori di misurazione della temperatura dell’aria,
un alimentatore collegato a un sensore di temperatura,
sensore di precipitazione e controllo dell’acqua.

Le fasi principali dell’installazione di un sistema di riscaldamento per grondaie e tetti:

1. Stesura di uno schema generale di installazione dell’impianto di riscaldamento, che indichi la posizione dei cavi per le grondaie e il tetto.

2. Preparazione e installazione dei cavi. Questa fase comprende le misurazioni e la preparazione del cavo, in funzione delle dimensioni delle grondaie e della superficie totale del tetto. È meglio installare i cavi prima di installare lo strato superiore del tetto e rifinire le pareti..

3. Utilizzando morsetti speciali, il cavo deve essere legato in fasci. Dopo il raggruppamento, i cavi devono essere posati in passerelle e calati nei tubi. I tubi sono installati a zigzag. I tubi sono posizionati sul bordo del tetto, i tubi sono fissati con fascette, rivetti o strisce.

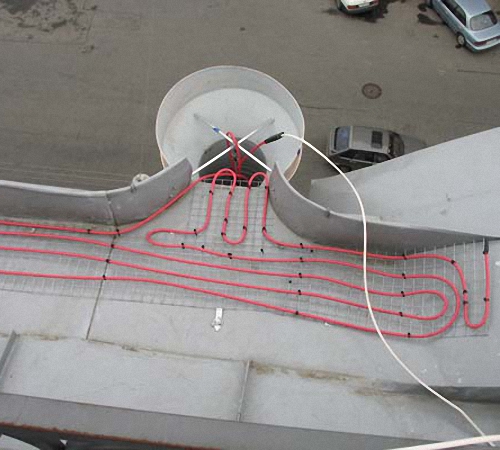

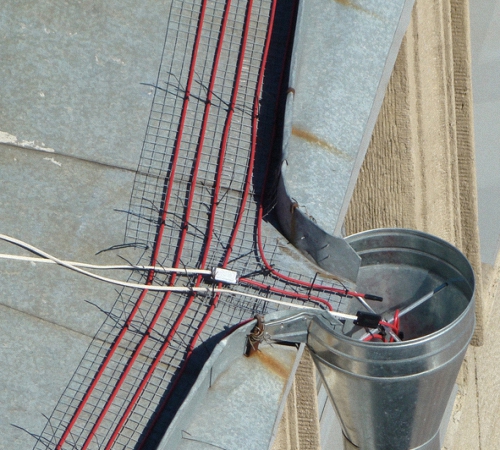

4. Dopo aver fissato i tubi al tetto, installare l’impianto di riscaldamento per le grondaie. Nelle grondaie orizzontali, il cavo è posato in due strati. Sulla gronda, il cavo è installato a zigzag per evitare il congelamento.

5. Il passo successivo è la posa della rete di distribuzione dalla scatola di distribuzione all’armadio dell’apparecchiatura. Per facilitare questo processo, è necessario preparare in anticipo un posto per l’armadio dell’attrezzatura ed effettuare misurazioni preliminari..

6. La fase finale comprende l’installazione e il collegamento dell’armadio dell’apparecchiatura.

7. Al termine dell’installazione, è necessario eseguire i lavori di verifica, che includono:

misure della resistenza di tutti i cavi dell’impianto di riscaldamento;
misura della resistenza nel cavo scaldante;
installazione di messa a terra;
verifica del sistema di protezione;
controllo fase zero;
verifica del sistema di automazione;
redigere una relazione sul lavoro svolto;
funzionamento dell’impianto di riscaldamento.

Lancio del sistema di riscaldamento del tetto e della grondaia

Quando la temperatura ambiente colpisce il cavo, viene attivato un meccanismo a relè per rilasciare il blocco della catena. Il sistema si avvia per il tempo specificato dal timer. Trascorso tale tempo, la macchina si spegne e i sensori per la misurazione delle precipitazioni e dell’acqua iniziano a funzionare.

Con una grande quantità di precipitazioni, viene acceso il riscaldamento del tetto e delle grondaie. Quando le precipitazioni smettono di cadere sul tetto, il sistema di riscaldamento del tetto smette di funzionare. Il riscaldamento della grondaia funziona per eliminare l’acqua di fusione. Il riscaldamento delle grondaie si spegne automaticamente..

Raccomandazioni per la selezione e l’installazione del cavo di grondaia

1. Quando si sceglie un cavo di grondaia, è meglio dare la preferenza a una combinazione di un cavo resistivo con uno autoregolante. Installare un cavo resistivo sul tetto e un cavo autoregolante nel sistema di grondaie.

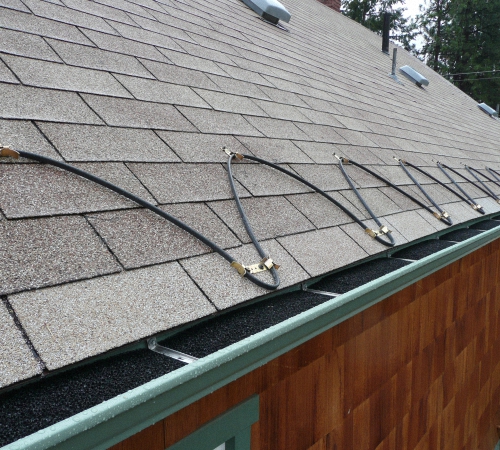

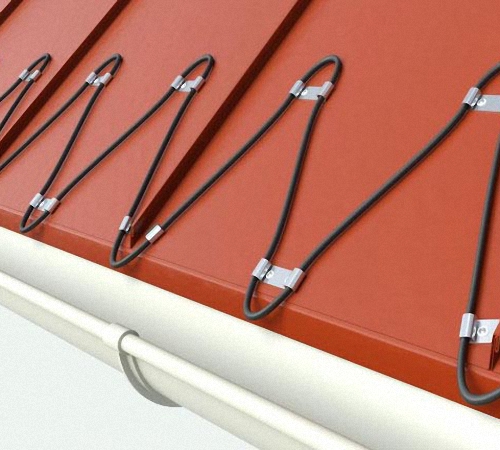

2. Il fissaggio del cavo per la grondaia viene effettuato utilizzando il nastro di montaggio. Scegli il nastro di montaggio più spesso per una vestibilità più sicura.

3. La lunghezza della fase di installazione del cavo di tipo resistivo è di 25 cm e il cavo autoregolante è di 50 cm..

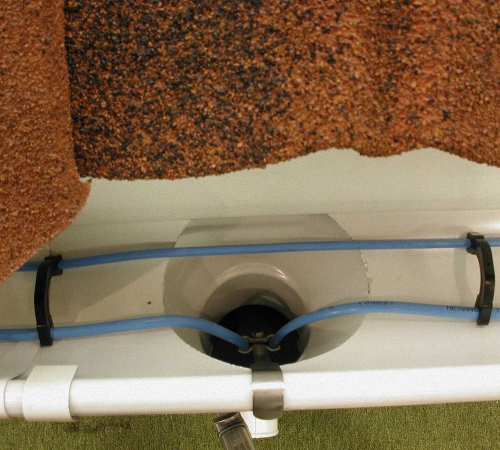

4. Nel sistema di drenaggio, il cavo è fissato tramite un tubo termoretraibile.

5. Il nastro di montaggio con rivetti aiuterà a fissare il cavo all’interno dei tubi.

6. Il nastro di montaggio sigillato viene utilizzato quando si fissa il cavo al tetto.

7. Non è consigliabile ricorrere alla perforazione del tetto per installare il cavo al fine di evitare perdite dal tetto..

8. Nel luogo di installazione del cavo, è necessario escludere la presenza di oggetti appuntiti che possono causare danni meccanici all’impianto di riscaldamento..

9. Quando acquisti un cavo per un sistema di riscaldamento, prima di tutto, presta attenzione alla vita del cavo. Si consiglia di privilegiare il cavo con la durata maggiore..

10. Impara le caratteristiche dell’elemento riscaldante del cavo.

11. Si consiglia di scegliere accessori per il sistema di riscaldamento del tetto e della grondaia e il cavo della stessa azienda per garantire un funzionamento affidabile dell’intero sistema.

12. È meglio acquistare un sistema di riscaldamento da aziende che sono fornitori diretti del produttore di componenti per il sistema di riscaldamento.

Panoramica dei produttori di cavi e accessori per sistemi di riscaldamento di grondaie

Per un cavo per grondaie riscaldanti, il prezzo è determinato dai seguenti fattori:

cavo di alimentazione,
tipo di cavo: il resistivo è più economico e l’autoregolazione è più costoso,
dalla lunghezza del cavo,
qualità e produttore.

1. Raychem (Belgio)

Peculiarità:

garantire una protezione affidabile del sistema di drenaggio dal ghiaccio;
lunga durata del cavo;
disponibilità di componenti di marca;
il cavo è composto da due conduttori in rame, un elemento autoregolante, isolamento termico in poliolefina, treccia in rame stagnato, guaina protettiva in poliolefina.

2. Hemstedt (Germania)

Peculiarità:

connessione unidirezionale;
connessione via cavo senza soluzione di continuità;
Isolamento in teflon, che non è influenzato dalle radiazioni ultraviolette;
installazione facile;
controllo automatico dell’impianto di riscaldamento;
potenza da 30 a 525 W.

3. Devi (Danimarca)

Peculiarità:

cavo autoregolante garanzia 5 anni;
mancanza di giunti terminali;
numero di vene – due;
prevenzione del congelamento;
resistenza all’ultravioletto e alle precipitazioni atmosferiche;
la presenza di un rivestimento in rame in combinazione con un foglio;
isolamento in teflon;
garanzia del produttore: 20 anni;
potenza massima 230 W.

4. Scongelamento (Norvegia)

Peculiarità:

eliminazione dell’esaurimento del cavo durante l’attraversamento;
taglio facile e installazione semplice;
ambito di utilizzo: riscaldamento di tetti, tubazioni, serbatoi. grondaie e grondaie;
tensione massima – 240 W;
non richiede apparecchiature aggiuntive, ad eccezione di un termoregolatore, per garantire che il cavo sia scollegato in estate.

5. Eltrace (Francia)

Peculiarità:

disponibilità di un’ampia gamma di capacità e usi;
resistenza ai raggi UV;
alto livello di trasferimento di calore;
la presenza di una grande lunghezza massima di connessione, consente di utilizzare il cavo per il riscaldamento di grondaie di grandi dimensioni;
protezione da surriscaldamento.

Ambito di utilizzo:

prevenzione del congelamento dei tubi;
contenitori,
grondaie,
sistemi di copertura,
grondaie.
