Kaminas „pasidaryk pats“ katilui

Nieko nėra lengviau, kaip organizuoti autonominį šildymą naudojant kieto kuro ar dujų katilus. Tačiau ne visada galite juos įdiegti patys. Tačiau norint sumažinti darbo sąnaudas, katilo kamino montavimas savo rankomis yra gana prieinamas. Plytų ir bendraašio kamino konstrukcijoje, taip pat nerūdijančio plieno kamino įrengime ir izoliacijoje yra subtilybių. Kiekvienas metodas jau seniai apgalvotas iki smulkiausių detalių, todėl nieko nereikia išrasti – lengviau pasinaudoti paruoštais ekspertų patarimais.

Turinys:

Dūmtraukio konstrukcijos ypatybės

Ne paslaptis, kad kompetentingi kaminkrėčiai, krosnių gamintojai ir židinių meistrai visada buvo vertinami. Yra daug istorinių įdomybių, susijusių su kaminų išdėstymu. Pavyzdžiui, vienos despotiškos damos atvejis, nuo kurio valstiečiai norėjo atsikratyti ar kaip nors atkeršyti įkalbinėdami viryklę, į kurią ji kreipėsi sušildyti dvaro. Visi žinojo, kad dvarininkas bijo velnių, kuriuos gąsdino jos valstiečiai. Įgudęs viryklių gamintojas į kaminą sumontavo ypatingos formos butelius, kurie vėjuodami staugė esant didelei grimzlei. Ponia naktį nerado sau vietos iš siaubo, kol galiausiai išprotėjo ir nuskendo šulinyje, bėgdama nuo „velnių“. Kad jūsų namuose neįvyktų įdomybių ir rūpesčių, padarykite kaminą pagal visas taisykles.

Kamino montavimas katilui yra paprastas procesas, tačiau svarbu suprasti degimo proceso specifiką ir skilimo produktų pašalinimą lauke. Visi šie niuansai pagrįsti pagrindinėmis fizikos srities žiniomis. Technologai iki smulkmenų jas apgalvoja ir į jas atsižvelgia, turėdami vieną tikslą – padaryti namų šildymo procesą saugiausiu. Visi žino, kad dėl netinkamo dūmtraukio vožtuvo veikimo ar naudojimo apsinuodijimas anglies monoksidu sukelia rimtų pasekmių. Todėl negalima ignoruoti šių fizinių įstatymų ir kreiptis į specialistų rekomendacijas. Tai ypač pasakytina apie kieto kuro katilo įrengimą, nes tam reikia atitinkamo kamino. Šiuolaikiniai dūmtraukiai katilams – nuotrauka:

Dėmesio: Griežtai draudžiama į bendrą kaminą įnešti 2 šildymo šaltinius – kaminą ir iš katilo, kad skirtumas tarp reto ir tankaus oro nesukeltų atbulinės traukos ir išmetamųjų dujų įpurškimo.!

Katilo našumas mažėja tiek esant žemai, tiek aukštai traukai. Viršutinis kamino vamzdžio lygis turi būti 20 cm (ar daugiau) virš kraigo ar stogo lygio, kad būtų užtikrinta normali trauka ir nebūtų turbulencijos. Šoniniai vamzdžiai, esantys po stogu šoniniame vėjyje, grąžina trauką.

Pagrindinės taisyklės:

1. Atskiros katilinės arba pagalbinės patalpos, kuriose planuojama įrengti dūmtraukius dūmtraukiams, turi turėti pakankamą trauką ir galimybę vėdinti.

2. Atminkite, kad kai kurie pavojingi dujų mišiniai gali nutekėti, kai:

• šildymo sistemos įjungimas ir katilų uždegimas;
• papildomas kietojo kuro pakrovimas;
• degimo proceso užbaigimas, įskaitant priverstinį gaisro gesinimą.

Dėmesio: nedidelis dujų nuotėkis yra neišvengiamas ir nekelia grėsmės, tačiau jei šildymo sistema sukonstruota neteisingai ir netinkamai eksploatuojama, gali kilti problemų dėl dujų nuotėkio ar susikaupusio CO.

3. Ventiliacijos anga ir dūmtraukis yra pagaminti toje pačioje sienoje, kad būtų išvengta atbulinės eigos ir slėgio kritimo vėjo gūsių metu. Tai sumažina efektyvumą ir gali sugrąžinti dūmus į namus..

4. Idealus yra atskiras kambarys katilui įrengti, o jei katilinė nėra numatyta, galite naudotis rūsiu arba nedideliu koridoriumi prie įėjimo į namą.

5. Gilus rūsys yra patogus, nes žemesnio lygio katilas gali aprūpinti aušinimo skystį natūralia cirkuliacija, tuo pačiu sumažindamas siurblių naudojimą. Ir svarbu užtikrinti, kad kieto kuro katilų kaminas veiktų, jei nutrūktų elektros tiekimas, ypač kieto kuro katilui. Dauguma katilų turi automatinę cirkuliacijos sistemą:

• elektros,
• dujų,
• dyzeliniai katilai.

6. Netinkamo veikimo ar cirkuliacijos trūkumo atveju kieto kuro katilas gali:

• sumažinti patalpų šildymo efektyvumą,
• deformuotis,
• “Šūdas”,
• išskiria anglies monoksidą.

Patarimas: Šiandien galima įsigyti anglies monoksido detektorių, kuriuos ekspertai rekomenduoja montuoti katilinėje arba gretimoje patalpoje. Įdiekite jutiklį su garsiu signalu, jei visi šeimos nariai miega gerai.

Dėmesio: apsinuodijimą anglies monoksidu ar CO sunku atpažinti pagal simptomus, nes jis neturi nei spalvos, nei kvapo, o simptomai atsiranda palaipsniui. Tai yra mieguistumas ir mieguistumas, tačiau galite ramiai miegoti ir girdėti jutiklio signalą. Jis skiriasi nuo oro tankiu, todėl lengvai nusileidžia į gyvenamąsias patalpas, tačiau esant pakankamam vėdinimui jo kenksmingas poveikis yra sumažintas.

Dūmtraukio paskirtis ir įtaisas

Ne taip svarbu, iš ko pagamintas kamino vamzdis, svarbiausia:

• funkcionalumas;
• efektyvumas;
• saugumas;
• patikimumas;
• ilgaamžiškumas.

Pagrindinės problemos, susijusios su dideliu kamino ir katilo galios neatitikimu:

• sumažina šildymo sistemos efektyvumą;
• dūmai, CO ir kiti degimo produktai prasiskverbia į patalpą;
• yra tikimybė, kad kaminas užšals esant itin žemai temperatūrai;
• katilas sunkiau tirpsta.

Katilo kamino skersmuo taip pat turi būti pakankamas, kad būtų galima atlaikyti kasdienę didelę apkrovą:

• pakankamo sukibimo užtikrinimas;
• degimo produktų ir išmetamųjų dujų pašalinimas;
• užtikrinant efektyvų katilo darbą, kad šiluma nepatektų į kaminą tiesiogine prasme.

Klasikinis kaminas turi keletą modifikacijų, pavyzdžiui:

• pagamintas kaip paprastas nerūdijančio plieno vamzdis arba kaip sumuštinis su šilumos izoliacija;
• asbesto cemento vamzdis arba plytų mūras.

Plytų kaminų sistemoje visada sumontuotas traukos ribotuvas, kuris yra padengtas pakankama namo temperatūra, kad sumažėtų aušinimas. Tačiau jo negalima visiškai uždaryti, kol vyksta skilimo procesas – tai gali sukelti anglies monoksido kaupimąsi. Ribotuvas turėtų būti ne tik prie viryklės, bet ir katilo dūmtraukyje – žemiau jo prijungimo vietos.

Patarimas: nepatingėkite pasidaryti izoliuotos versijos arba sumuštinio vamzdžio, kuris greitai įkaista, užtikrina stabilią trauką uždegimo metu, neužšąla žemoje temperatūroje ir neleidžia šalti, kai katilas neveikia. Mūrinis dūmtraukis dujiniam katilui taip pat tinka kaip šilumos izoliacija. Bet tai yra optimalus pasirinkimas kieto kuro, nors įšilti užtruks ilgiau..

Dūmtraukių schemos įvairių tipų katilams

1. Dyzelinio katilo grandinėje yra keletas variantų, pavyzdžiui, su išsiplėtimo baku ir cirkuliaciniu siurbliu ant grįžtamojo vamzdžio, pageidautina skubiai pašalinti šilumos energiją vožtuvais. Kadangi visi kieto kuro katilai yra jautrūs gerai cirkuliacijai, svarbu į tai atsižvelgti jį statant..

Dyzelinio katilo prijungimo schema:

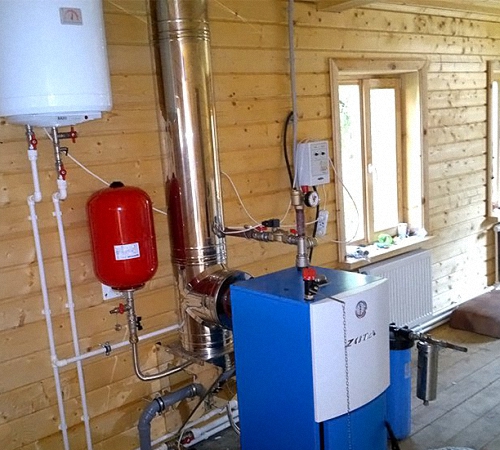

Rekomenduojama katilui skirti atskirą patalpą, geriausia – prie namo esančią katilinę su izoliuotomis sienomis. Dyzelinio katilo kaminas yra vertikalus, be skerspjūvio skirtumų per visą ilgį, pagamintas iš nerūdijančio plieno, su specialiais valymo kanalais, padedančiais išvengti suodžių, su izoliacija, pagaminta iš karščiui atsparių medžiagų prie sienos, esančios šalia jo . Mūrijimas jam netinka – degimo metu išsiskiriantis rūgščių mišinys jį sunaikina, išskyrus nerūdijančio plieno vamzdžio izoliaciją ir izoliaciją.

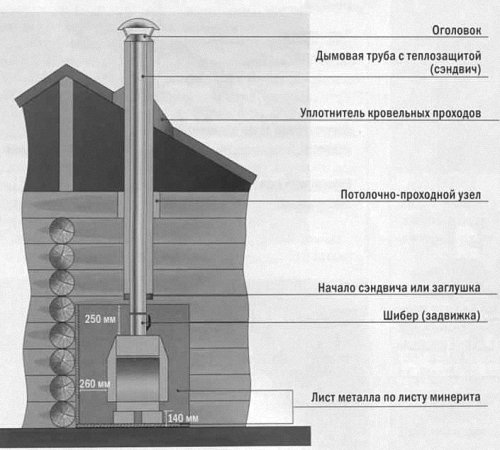

2. Kietojo kuro katilo schema laikoma jo instrukcijose, nes jų asortimentas yra gana platus ir kiekvienas turi skiriamųjų bruožų. Tačiau visų veislių schema yra susijusi su priešgaisrinių priemonių laikymusi, ypač kai stogas yra arti aukštų sodo medžių ar miškų kamino. Būtinai aprūpinkite kibirkšties slopintuvą ir įvorę. Schema:

3. Dujų katilo kamino schema taip pat turi variantų, tačiau vertikalaus nerūdijančio vamzdžio montavimas laikomas optimaliu. Manoma, kad kondensato talpykla ir privalomas kamino ir katilo išleidimo vamzdžio skerspjūvio atitikimas:

Patarimas: perkant bet kokio tipo katilų kaminų prietaisų dalis, svarbu turėti reikiamą komplektą:

• adapteris kamino vamzdžio tvirtinimui prie katilo antgalio;
• teleskopiniai vamzdžiai arba lygios sekcijos;
• siaurėjantys galiukai ir alkūnės;
• tee su tikrinimo anga ir kondensato nutekėjimu;
• sieniniai laikikliai (spaustukai, laikikliai ir kt.).

Dūmtraukių įvairovė pagal medžiagų tipą

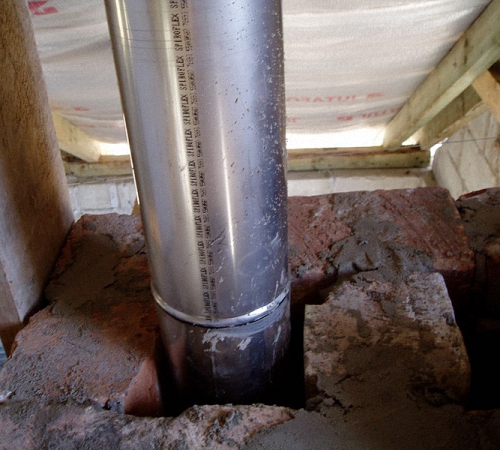

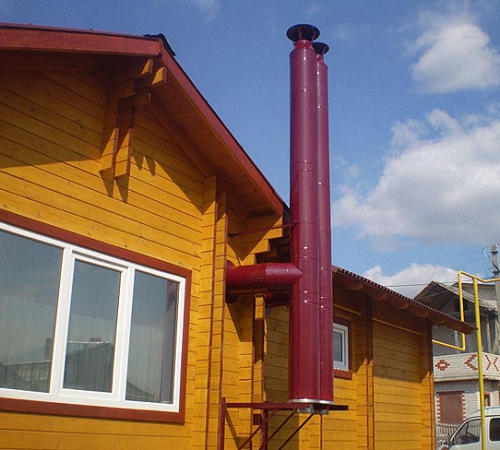

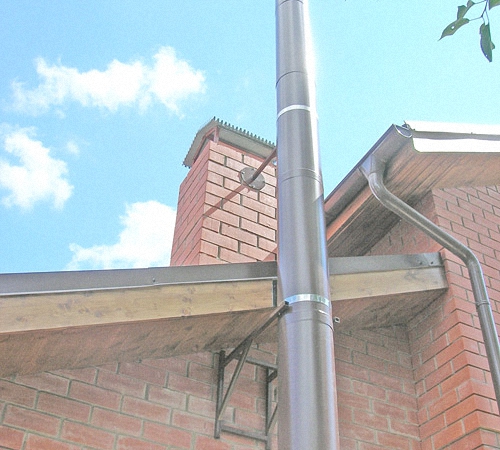

1. Nerūdijančio plieno kaminas katilui surenkamas iš cinkuotų arba plieninių vamzdžių, o vidaus statybos rinkoje šie komponentai pateikiami dideliame asortimente. Jie yra paprasčiausi savarankiškam surinkimui, jie lengvai išvedami per stogą, jei dūmtraukis iš pradžių nebuvo suplanuotas statant namą. Tačiau ši konstrukcija nėra labai atspari pažeidimams ir agresyviems išorės veiksniams. Todėl rekomenduojama papildoma izoliacija ir apsauga papildomo mūro pavidalu. Idealus variantas yra išdėstymas pagal sumuštinių sistemos principą, užpildant erdvę karščiui atsparia bazalto vata. Patalpoje, kurioje yra katilas, nerūdijančio plieno vamzdis atrodo gana reprezentatyvus.

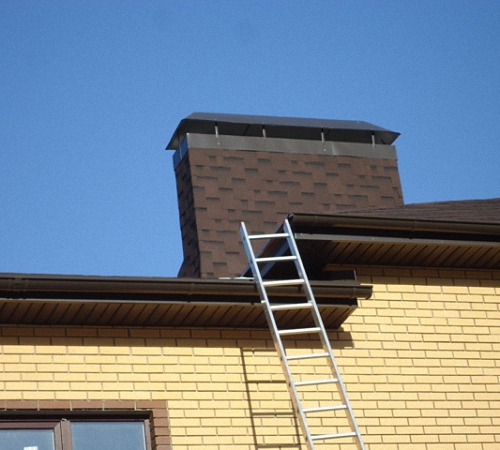

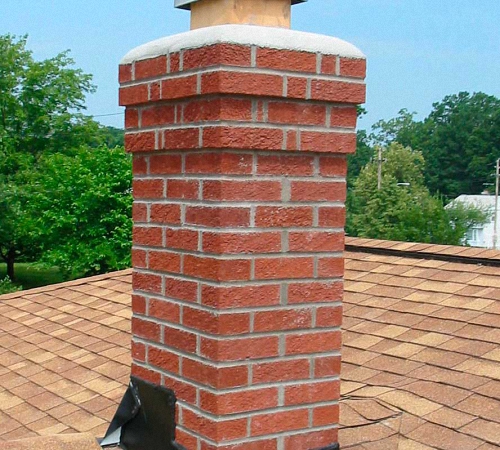

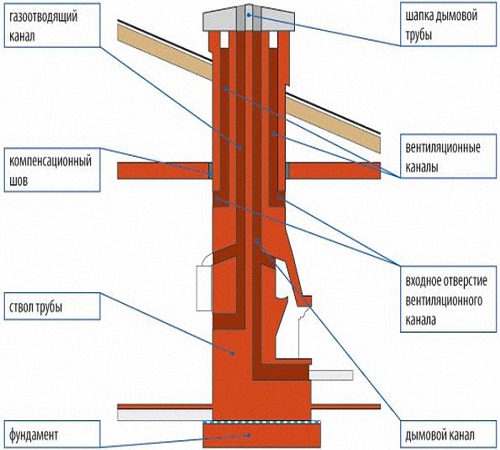

2. Plytiniai dūmtraukiai katilams yra gana patikimi, tačiau jiems reikia kompetentingai įrengti atšakinį vamzdį sistemoje. Šiandien tai nėra populiariausias metodas, nes jis laikomas labiausiai archajišku. Dažnai senosios formacijos meistrai siūlo šį metodą kaimo vietovėse, kaip labiausiai įrodyta, ir jis yra gana tinkamas kieto kuro katilams. Tačiau mūrinio kamino statybai reikalingos specialios statybinės medžiagos, žinios ir įgūdžiai, taip pat pakankamai laiko statybai.

3. Koaksialiniai dūmtraukiai katilams yra vieni moderniausių sistemų, ir jie pirmauja savo dizainu, praktiškumu ir pristatomumu. Jie turi specifinę formą ir įtaisą, kuris neleidžia susidaryti kondensatui veikiant dujiniam katilui. Atkreipkite dėmesį, kuo skiriasi koaksialinis kaminas nuo įprasto.

4. Keraminiai katilai katilams nėra tokie populiarūs, tačiau jie turi gerbėjų, nes jie naudojami namuose, padengtuose keraminėmis plytelėmis. Jie retai naudojami statant prabangius namus, tačiau jie susilaukia gerbėjų tarp aplinkai nekenksmingo būsto šalininkų, nes:

• paprastas ir patikimas;
• lengvai surenkamas iš kelių modulių;
• prieinama.

5. Labiausiai neįprasta yra stiklo dūmtraukiai, pagaminti iš ugniai atsparios medžiagos, labai patikimi ir estetiški, tačiau gana reti vidaus statybos rinkoje. Jie yra patvarūs, nes, kitaip nei kitos veislės, jie nerūdija, nesugeria drėgmės ir dujų.

6. Kartu su keramika ir stiklu naudojami šamotiniai kaminai iš ugniai atsparaus šamotinio molio. Iš jo taip pat gaminamos ugniai atsparios plytos, todėl tai gana priimtina kai kurių veislių katilų dūmtraukiams.

Dėmesio: kartais dėl neraštingumo į dūmtraukį, skirtą katilui ar židiniui, dedami asbesto cemento vamzdžiai, kurie nėra tam skirti – perkaitus gali sprogti.

Koaksialinio kamino montavimas

Padaryti kaminą katilui savo rankomis nėra taip sunku, jei turite mūrininko ar suvirintojo patirties ir kvalifikacijos. Jei jums reikia surinkti modulinį kaminą iš gatavų dalių, tiesiog pasikliaukite instrukcijomis ir atitinkamu vaizdo įrašu.

Koaksialinio kamino montavimas taip pat yra gana paprastas..

Dūmtraukio siena parenkama arčiau katilo, o jei ji yra kampe, dūmtraukį geriau atnešti į tą pusę, kuri veda į aukštą stogo dalį. Kuo arčiau katilo iki išorinės sienos, tuo mažesnės vamzdžio išlaidos. Svarbu išilgai sienos pašalinti degias apdailos medžiagas ir daiktus, kurie kaitinant gali pablogėti arba sukelti gaisrą.

Klimato zonoje, kurioje yra daug sniego, kaminas pakeliamas virš katilo vidaus degimo kameros vamzdžių oro įsiurbimo lygio. Mažas vamzdžio nuolydis užtikrins kondensato nutekėjimą gravitacijos būdu, tada dūmtraukiui negresia vanduo.

Prieš gamindami kaminą katilui, pažvelkime atidžiau į tokio tipo surinkimą:

1. Patikrinkite, ar turite darbinį įrankį ir visas surinkimui reikalingas dalis:

• kamino vamzdis;
• kamino kelias;
• jungiamasis spaustukas;
• kaminas;
• adapteris katilo ir kamino prijungimui;
• flanšai;
• dekoratyvinės juostelės tvirtinimui prie sienos.

2. Mes pasirenkame vietą sienoje, kurioje bus išvedamas vamzdis – iš ten kaminas turėtų pakilti iš gatvės pusės. Jei katilas pašalinamas arba siena yra labai aukšta, koaksialinis kaminas pailgėja, tačiau svarbu teisingai prijungti vamzdžius papildomais spaustukais ar alkūnėmis.

3. Paskutiniame etape būtinai apdorokite visus aštrius kraštus, kad išvengtumėte nedidelių sužalojimų. Skylė kamino sienoje aplink vamzdį yra putplasčio ir uždaryta dekoratyvinėmis perdangomis ant skystų nagų arba kitu patogiu būdu.

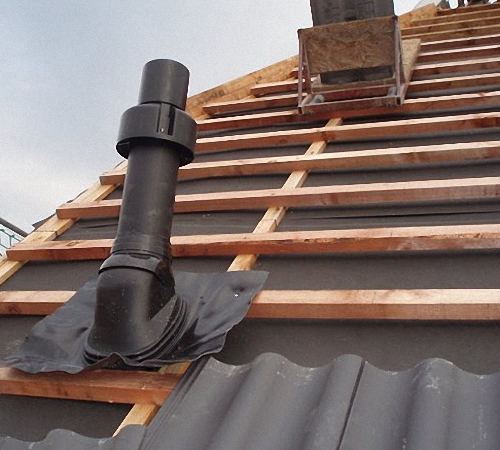

Patarimas: jei kaminą reikia išvesti per stogą, svarbu tiksliai nustatyti vietą, kur kaminas išeis, ir atsargiai išardyti šio fragmento stogą. Iš vidaus stoge išpjaunama skylė ir pašalinamas vamzdis. Svarbu, kad tvirtas gabalas eitų per stogą be vamzdžio jungčių. Nepamirškite įrengti baldakimo, kad dūmtraukyje nesikauptų krituliai.
