Taladradora de bricolaje

El trabajo de perforación no es particularmente difícil y, a menudo, no requiere otro equipo, excepto un taladro convencional. Por lo tanto, en los talleres caseros, es posible que no se disponga de una máquina perforadora. Sin embargo, si tiene una perforadora de sobremesa que puede hacer usted mismo, puede respirar aliviado, ya que parte de sus preocupaciones se resolverán por sí solo..

Contenido:

El propósito de la máquina perforadora.

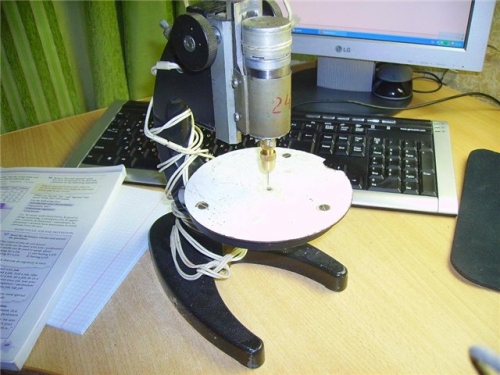

A veces, hay situaciones en las que un taladro eléctrico o manual no puede proporcionar los parámetros deseados del orificio perforado. A menudo, en la práctica de radioaficionados, necesita hacer placas de circuito impreso, donde necesita perforar muchos agujeros que tienen un diámetro pequeño. Es inconveniente perforar agujeros con un diámetro de 0.5-1 mm con un taladro manual o eléctrico o una máquina perforadora grande, y el taladro puede romperse..

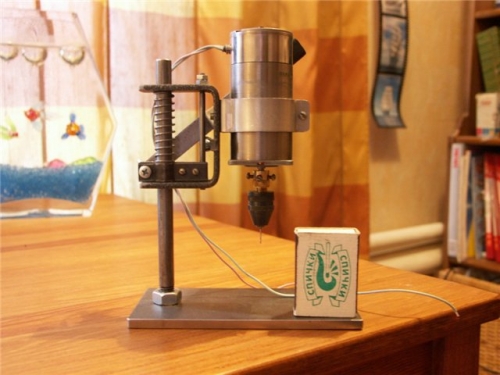

Comprar perforadoras industriales no siempre es económicamente viable, y luego puede hacer una perforadora casera. Mucha gente elige exactamente mini taladradoras porque, a pesar de la aparente complejidad del diseño, en realidad son equipos muy simples y constan de cuatro partes..

Una máquina perforadora casera está diseñada para perforar un agujero pasante y ciego en material sólido, por ejemplo, escariar, escariar, avellanar, cortar discos de materiales laminares y cortar roscas internas. Las máquinas perforadoras y fresadoras pueden realizar fresado, rectificado de superficies, fresado en bisel y fresado horizontal.

Para realizar las operaciones anteriores, se utilizan un avellanador, taladro, roscado, escariador y otras herramientas. Con herramientas especiales y herramientas adicionales, puede cortar un orificio de gran diámetro, perforar el orificio y rectificarlo con precisión..

Tipos de taladradoras

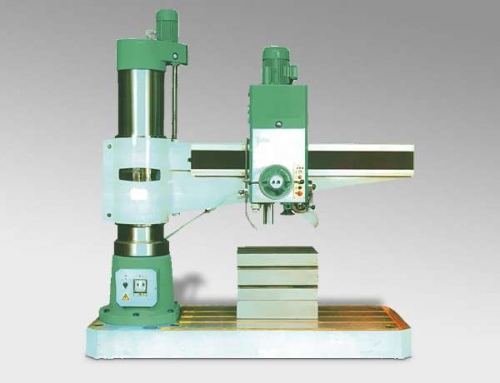

Las máquinas perforadoras son de los siguientes tipos: máquinas semiautomáticas de uno y varios husillos, taladrado vertical, mandrinado con plantilla, taladrado radial, taladrado horizontal, taladrado horizontal, taladrado con diamante. Los modelos se designan con números y letras. El primer número denota el grupo al que está asignada la máquina, el segundo es el tipo de máquina, el tercero y el cuarto son las dimensiones de la máquina o las dimensiones de la pieza de trabajo que se está procesando.

La letra después del primer dígito significa que un determinado modelo de la perforadora está modernizado. Si la letra se encuentra al final, debe entenderse que se fabricó una máquina perforadora diferente sobre la base del modelo principal. Es posible distinguir de todas las máquinas de perforación tales tipos principales de máquinas universales: perforación de husillo múltiple y de un solo husillo, radial y horizontal.

Dependiendo del área de uso, se hace una distinción entre equipos de perforación especiales y universales. Las máquinas herramienta especializadas para la producción en masa y la industria a gran escala también han encontrado una amplia aplicación, que se fabrican sobre la base de máquinas universales equipándolas con cabezales de roscado y taladrado de múltiples husillos y automatizando el ciclo de trabajo..

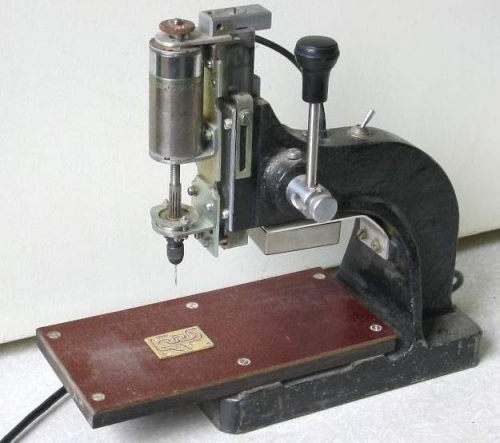

Diseño de la máquina de perforación

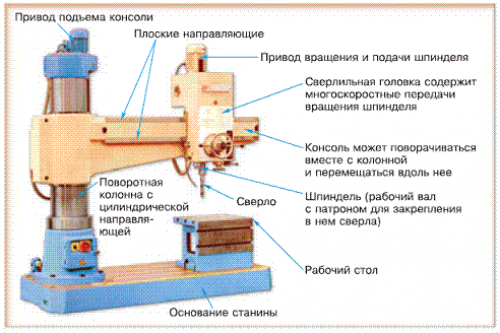

Una perforadora, como otras máquinas tecnológicas, consta de los siguientes componentes: un mecanismo de transmisión, un motor, controles y un cuerpo de trabajo. El mecanismo de transmisión está diseñado para transferir el movimiento del motor eléctrico al cuerpo de trabajo, que se considera un taladro, que está montado en un mandril montado en un eje, un eje giratorio..

La rotación al husillo desde el motor eléctrico se transmite por medio de una transmisión por correa. Girando la manija, el portabrocas y los taladros se pueden bajar o subir usando la cremallera y el piñón.

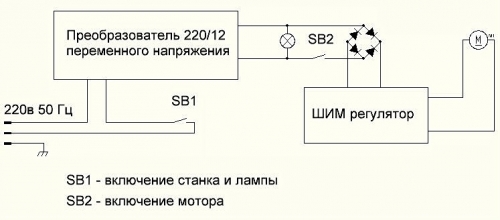

En el panel frontal de la perforadora hay botones para apagar y encender el motor eléctrico. El dispositivo de la perforadora es bastante simple: la máquina se enciende presionando uno de los botones extremos, dependiendo de la dirección de rotación deseada del husillo, puede apagar la máquina presionando el botón rojo central.

Una columna de tornillo vertical fija se adjunta a la base de la máquina. Al girar la manija, puede mover la cabeza del eje hacia arriba o hacia abajo a lo largo del tornillo, la segunda manija se usa para fijarlo en la posición requerida. Controle la profundidad de los agujeros ciegos usando la escala proporcionada.

Dependiendo del material de la pieza de trabajo, se requieren diferentes velocidades de taladrado. Para ello, es habitual establecer una determinada velocidad del husillo transfiriendo una correa de transmisión por correa a poleas de varios diámetros. En los talleres de las fábricas se utilizan esquemas de taladradoras más complejos de los que se acaban de considerar..

El principio de la máquina

Antes de perforar con una máquina casera, debe eliminar todo lo innecesario del escritorio. La pieza de trabajo con los centros de orificios marcados debe sujetarse con un tornillo de banco. A continuación, inserte un taladro del diámetro requerido en el portabrocas y fíjelo con una llave especial. Para verificar la corrección del trabajo realizado, la máquina se enciende por un tiempo.

Si ha colocado el taladro correctamente, su punta no circulará mientras gira. Si se instala torcida y late, entonces la perforadora debe apagarse y el taladro debe fijarse de acuerdo con las instrucciones de la perforadora. Luego gire el mango de alimentación, baje el taladro y coloque el tornillo de banco con la pieza de trabajo de tal manera que el núcleo coincida con la punta del taladro..

Encienda la máquina y taladre un agujero, presione el mango de alimentación suavemente, sin mucho esfuerzo ni tirones. Al perforar un orificio pasante, coloque la pieza de trabajo sobre un bloque de madera para que el taladro no se rompa y la mesa de la máquina no se deteriore..

Al perforar un agujero profundo, de vez en cuando retire el taladro del agujero y enfríelo sumergiéndolo en un recipiente con refrigerante. Se recomienda reducir la presión sobre el mango al final de la perforación. Después de perforar un orificio, gire suavemente el volante de alimentación, levante el eje a la posición más alta y apague la máquina..

Fabricación de perforadoras

La máquina perforadora es fácil de hacer con sus propias manos. En la vida cotidiana, es beneficioso tener a mano dispositivos y herramientas para realizar trabajos de carpintería y cerrajería. Después de la obsolescencia de muchos electrodomésticos en el arsenal de los propietarios, hay muchas piezas de repuesto útiles y motores eléctricos, a partir de los cuales puede, si lo desea, fabricar equipos tan útiles como una perforadora..

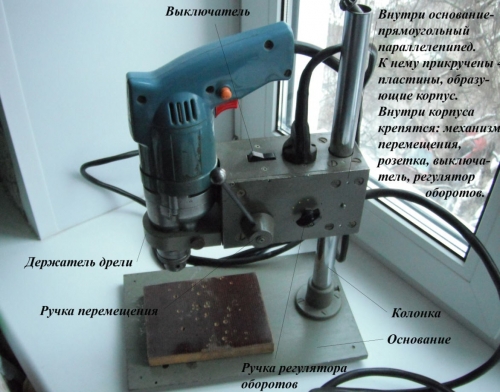

Taladro taladro

La solución más sencilla para usted es montar una mini taladradora con sus propias manos utilizando un taladro. El taladro es liviano, por lo que el bastidor puede estar hecho de aglomerado, tablones o láminas de metal. Para un trabajo cómodo en una máquina casera de este tipo, es necesario que resulte bastante masivo para absorber la vibración del taladro y sea lo suficientemente estable..

Es importante formar un ángulo recto entre el soporte y la base. Por lo general, el taladro se fija con dos abrazaderas (es mejor colocar una junta de goma entre la abrazadera y el taladro) al tablero, que se mueve a lo largo de las guías que se fijan en este tablero móvil y en otro tablero fijo. El movimiento hacia abajo y hacia arriba del tablero móvil se controla mediante una palanca asociada..

El movimiento hacia abajo de la palanca puede limitarse mediante una barra que sostiene la palanca en la posición inferior. El tablero fijo se une al tubo horizontal a través de la brida. Un tubo horizontal a través de un cuadrado se une a un tubo vertical, que se une a través de una brida a la base de la máquina (a una tabla ancha y gruesa) oa un banco de trabajo..

Se ajusta la altura del bloque, que limita la posición inferior de la palanca, lo que le permite cambiar la profundidad de perforación. Haga 4 agujeros en la tabla móvil para acomodar los collares de perforación. En su lado, que mira al tablero fijo, se pegan listones estrechos, que se lubrican para un mejor deslizamiento con cera..

El taladro, además de abrazaderas, se fija con dos varillas que lo sostienen desde abajo. Dado que con un soporte de este tipo, la forma del taladro no garantiza estrictamente la posición vertical del taladro, debe pegar un riel a la tabla para compensar esto..

Para garantizar el libre funcionamiento del taladro, las guías deben prepararse estrictamente en dirección vertical. Pueden ser perfiles metálicos de aluminio, que se atornillan con tornillos roscados a los tableros en toda su longitud. Habiendo ensamblado una estructura fuerte y estable, es necesario sujetar las guías de perfil estrictamente perpendiculares al plano base y paralelas entre sí..

En la foto de las perforadoras de fabricación propia, los puntos de fijación a la plataforma móvil del taladro y el método de montaje de los perfiles guía son claramente visibles. Las guías deben asegurar un prensado de alta calidad del móvil al tablero fijo. La principal condición para esto es la ausencia de distorsiones y reacciones violentas..

Al montar la palanca, recuerde que no puede apretar las partes móviles, es costumbre utilizar una segunda tuerca para bloquear las tuercas. El riel que conduce al tablero móvil desde la palanca debe estar redondeado al final. Después de reducir las fuerzas de presión, para subir automáticamente el taladro a la posición superior, debe poner los resortes para apretar o estirar.

Un extremo del resorte está unido al tubo horizontal con alambre y el otro extremo está unido a la parte inferior del tablero móvil. Cuando el resorte no es lo suficientemente flexible y la tabla fija interfiere, esto se hace a través de la cuerda..

La máquina del motor de la lavadora.

El dibujo de una perforadora, que se ensambla sobre la base de un motor de una lavadora, difiere del discutido anteriormente en la mecánica y el tipo de accionamiento eléctrico más complejos. Un motor asíncrono de una lavadora vieja es más pesado y tiene más vibraciones. El temblor será más fuerte cuanto más lejos de la cremallera se encuentre el motor..

La vibración intensa provocará una perforación inexacta y la rotura de la broca. Hay dos salidas: para hacer una plataforma potente, de modo que cuando se baja el taladro, también se baja el accionamiento, o el motor se coloca inmóvil más cerca del soporte del soporte, entonces solo la parte de trabajo de la perforadora camina.

La segunda forma implica una ejecución más compleja. Aquí necesita una polea y una correa que le permitan ajustar la velocidad de rotación. Hay muchas soluciones sin transmisión por correa con transmisión colocada contra la pared. Son mucho más fáciles de ensamblar, pero el ensamblaje que se discutirá a continuación se caracteriza por un enfoque no estándar y ciertas técnicas utilizadas pueden ser útiles..

Las vibraciones aún permanecen, pero son tan mínimas que al perforar hierro con un taladro de 0,7 mm, el taladro permanece intacto. En casa, solo puede soñar con una alta precisión en la fabricación de tales mecanismos, aún debe esforzarse por lograr el máximo ajuste de las piezas. De ello dependerán las características de la perforadora y su rendimiento..

La parte móvil de la máquina consta de un hexágono axial, un tubo de tamaño adecuado, un anillo de apriete y dos cojinetes y un tubo con rosca interior para la fijación del mandril. Posteriormente se coloca una polea en el hexágono, parte del futuro sistema de transmisión. La tubería debe cortarse primero con una amoladora a lo largo de ambos extremos y hacer los cortes desde arriba lo suficientemente profundos para asegurar una adhesión confiable al hexágono.

La entrada debe hacerse hermética, martillear. Si la colocación se realiza sin mucho esfuerzo, entonces es necesario levantar otro tubo. Luego empaquete el anillo de compresión y los cojinetes. El sistema de ajuste de altura consta de un tubo con muescas y un engranaje. Para hacer los cortes con precisión, debe extender la plastilina y conducirla con un engranaje.

Aparecerá una impresión que es fácil de medir y hará las marcas adecuadas en la tubería de control. La longitud de esta escalera debe corresponder a la altura máxima a la que se puede elevar el taladro. Presione el eje con hexágono y cojinetes en el tubo ranurado.

Tal estructura caminará de un lado a otro verticalmente en el tubo estacionario de la cama cuando el engranaje gire. Al mismo tiempo, el eje gira en el plano horizontal a través de una transmisión por correa. La cama está hecha de una esquina de metal con pernos. Toda la estructura está pegada a la pared..

Y finalmente, recuerde que es preferible la primera opción para ensamblar una perforadora. La segunda opción de montaje propuesta se puede complementar o mejorar. Sin embargo, una solución tan simplificada merece atención..
