Cableado roto cómo encontrarlo y repararlo
Hay muchas razones para los problemas de cableado eléctrico y cualquiera puede hacer la remoción. En este artículo, veremos formas de identificar daños y el proceso de su eliminación..
Tabla de contenido:
¿Cuáles pueden ser las razones del cableado roto??
Una rotura en el cableado puede ocurrir en cualquier momento, así como en el momento en que los cables están energizados. Cualquier mal funcionamiento puede convertirse en la causa de daños, por ejemplo, defectos en los cables, instalación eléctrica de mala calidad, etc. En lugares donde el cable está dañado, los cables se calentarán constantemente y, en caso de aumento de voltaje, se produce una rotura de cable..
Las causas de las averías pueden ser daños mecánicos, que van precedidos de clavos martillados o perforaciones inexactas de agujeros en la pared. Además, otras razones pueden ser la falta de luz o electricidad en la pared, lo que significa que todos los enchufes del sistema se han quemado, por un aumento del voltaje en la red. Esto sucede cuando una fase o todas están sobrecargadas. Un aumento de voltaje en la red eléctrica también puede provocar una rotura en el cableado..
Cómo actuar si el cableado está roto
Si hay una ruptura en el cableado de la red eléctrica, puede ser de dos tipos:
- circuito abierto en cableado oculto;
- circuito abierto.
Cómo determinar un circuito abierto usando un receptor de transistor
En el caso de un sistema oculto, debe encontrar el lugar del problema en la pared. Encontrar la línea de cable es fácil con la ayuda de un receptor de transistores común. Para comenzar el procedimiento, primero debe conectar cualquier dispositivo a la toma de corriente, por ejemplo, una afeitadora eléctrica. En este caso, debe restaurar su receptor al rango de longitud de onda media y moverlo por toda la superficie hasta encontrar el lugar del problema. La determinación de una rotura de cable en un punto específico irá acompañada de ruidos y crujidos al pasar por un área determinada..
Encontrar cableado roto en diferentes redes usando un probador
En ausencia de electricidad dentro del apartamento, es necesario determinar si el voltaje es adecuado para el medidor. Para hacer esto, debe tocar los contactos del medidor con un probador de indicadores, antes de apagar las máquinas en el panel eléctrico. Si no hay voltaje al apuntar el probador hacia el medidor, significa que el lugar del daño está frente al medidor. De lo contrario, cuando el voltaje se muestra en el medidor, esto significa que se ha producido una ruptura en el apartamento. En algunos casos, todas las fallas se pueden eliminar reemplazando los fusibles. En casos más difíciles, es necesario solucionar problemas del sistema, que discutiremos más adelante..
El proceso de detección de un cable roto dentro de una casa a veces puede ser difícil de encontrar, especialmente si la causa es una sobrecarga del sistema o problemas mecánicos en el cable. El lugar donde las roturas de cables son más comunes son las cajas de conexiones. Esto se debe al hecho de que en momentos de alta resistencia, los cables pueden quemarse..
Por supuesto, en el caso de cableado abierto, es más fácil encontrar el punto de daño y, en la variante de cableado oculto, es necesario arrancar todo el círculo de yeso en un apartamento o casa. Esto es necesario porque los cables tienen aislamiento de plástico de dos núcleos, lo que dificulta encontrar el punto del problema. En tales casos, se recomienda buscar el apoyo de especialistas, porque el volumen de trabajo es muy grande..
Cómo encontrar un circuito abierto en un cableado abierto
Antes de comenzar todos los trabajos eléctricos, debe preparar y encontrar las siguientes herramientas:
- probador de voltaje;
- indicador de destornillador especial;
- destornillador;
- alicates;
- cuchillo con mango aislado;
- materiales de aislamiento;
- indicador sin contacto de cable eléctrico oculto.
En muchos casos, el indicador de proximidad se atornilla en el destornillador indicador. Pero, para determinar la eficiencia y precisión del trabajo, es necesario verificar dos veces la pared para detectar la ausencia de elementos metálicos que puedan interferir con la búsqueda de una ruptura en el cableado..
Cómo identificar un circuito abierto en un cableado abierto: un proceso paso a paso
1. Primero debe determinar el tipo de cable dañado, por ejemplo, fase o cero.
2. Esto se lleva a cabo con la ayuda de un destornillador indicador, que determina todos los contactos de los interruptores o enchufes para su capacidad de servicio..
3. Si se determina que el enchufe está energizado, entonces solo uno de los contactos está presente en él. En el caso de un interruptor, en el momento de la amplificación de potencia, solo se desconectará un contacto o se encenderán todos..
4. Si este destornillador detecta que la fase está operativa, significa que se ha producido un daño en el cable neutro..
En el caso de cableado oculto, solo los electricistas pueden determinar o reparar el punto de daño en el cable. De lo contrario, cuando la falla está en un sistema abierto, es fácil encontrar una rotura de cable usando un probador eléctrico..
5. Para determinar el punto de ruptura, es necesario desconectar el voltaje de la base en la caja de conexiones, así como en el cable..
6. En el punto donde se conecta el cable a la caja de conexiones, se realiza el corte principal, es decir, se corta la impermeabilización. Esto se lleva a cabo para pelar el cable a su base metálica..
7. Después de aproximadamente un metro, se hace una nueva incisión. En el área marcada entre las dos muescas, la resistencia eléctrica se determina con un probador. Si los indicadores son demasiado pequeños, entonces la brecha no se encuentra aquí..
8. Además, después de la segunda muesca, después de un medidor, debe calcular otra muesca y medir el nivel de voltaje en la nueva área. Se lleva a cabo un procedimiento similar hasta que encuentre el punto donde el cableado está roto y la resistencia se muestra en el probador. Dentro de este medidor, habrá una rotura en el cableado..
9. El siguiente paso prevé la limitación de la línea de sección dañada. Además, de la misma manera, es necesario realizar cortes en el cableado, pero con una distancia menor entre ellos. Para empezar, un intervalo de medio metro está bien. Esto determinará qué parte muestra resistencia. Al determinar el área, es necesario realizar el procedimiento nuevamente con incisiones ya con una distancia menor. Usando un probador eléctrico en el estuche provisto, se puede determinar una rotura de cable con una precisión significativa, incluso midiendo la distancia de daño a un milímetro. En muchos casos, la necesidad de una medición precisa no es necesaria, porque el área dañada se encuentra antes..
10. Después de la etapa de determinar una rotura de cable, la reparación se elimina y todas las áreas abiertas se aíslan de nuevo..
Cómo encontrar una ruptura en una red eléctrica oculta
Romper un cableado oculto es más difícil que un sistema abierto. La resolución de problemas se puede realizar de dos formas:
- con la ayuda del método acústico;
- usando el método de búsqueda por inducción.

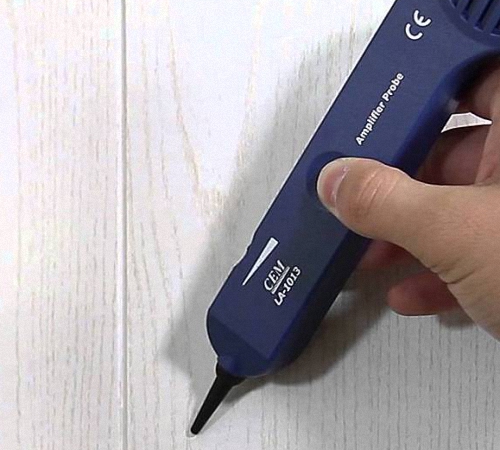

La detección de daños en los cables se puede realizar mediante la opción acústica. Para completar este procedimiento, se requieren los siguientes elementos:
- generador, que debe estar conectado al cable;
- auriculares;
- sensor acústico dedicado.
El proceso se lleva a cabo escuchando el área dañada utilizando los dispositivos anteriores. En el momento de encontrar una ruptura en el cableado oculto de los auriculares, escuchará clics característicos. En este caso, es importante que el generador se pueda sintonizar a la frecuencia requerida..
En el caso del método de rotura del cable de inducción, el generador se conecta al cable de alimentación. La situación de conexión al sistema puede ser diferente, como lo demuestra el tipo de daño. Se establece el nivel de carga, después de lo cual se utilizan un sensor especializado y auriculares para escuchar. En el momento de alta carga, el especialista escuchará una cierta señal en el punto donde hubo una rotura en el cableado en la pared..
Instrucciones generales para encontrar una rotura de cable.
Existe un procedimiento determinado para encontrar una rotura de cable, independientemente del tipo de daño y las piezas de búsqueda..
Entonces, el proceso de búsqueda se realiza de la siguiente manera:
1. Antes de continuar con la búsqueda del lugar del daño, es necesario desconectar la fuente de alimentación eléctrica de cualquier fuente..
2. En algunos casos, el aislamiento del cable se quema para reducir el nivel de resistencia;
3. Luego, usando un probador, un receptor de transistor para cableado abierto, o por método acústico y método de inducción, uno de estos dispositivos se usa para encontrar una rotura de cable..
4. En algunos trabajos eléctricos, se utilizan localizadores. Con su ayuda, puede determinar fácil y rápidamente la línea del cable, así como encontrar todos los cables conductores que tienen un cierto nivel de voltaje o no. En este caso, se puede utilizar un generador para obtener el mejor efecto, que se puede comprar junto con modelos de localizadores individuales..
En el mundo moderno, especialmente en los países europeos, comenzaron a utilizar una nueva tecnología para la conducción de redes de cable. Consiste en que en los cables se instalan unas balizas o marcadores. Usando localizadores para ubicar el acantilado, estos elementos ayudan a identificar la ubicación del problema. Esto es muy efectivo y conveniente para trabajos eléctricos, aunque dicho sistema no se ha instalado en nuestro país..
Cómo detectar un acantilado en una pared de ladrillos o de hormigón

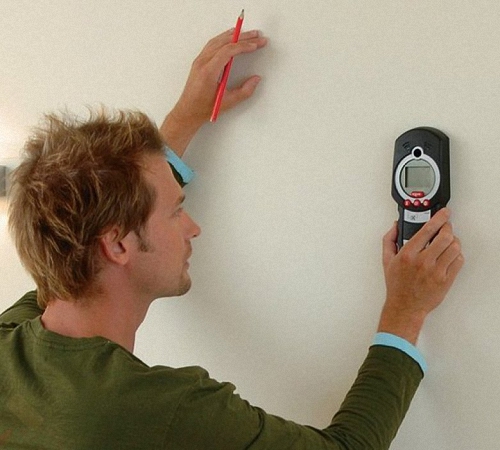

Para determinar el punto de daño en una base de concreto o ladrillo, vale la pena usar un indicador sin contacto para detectar cableado oculto. Antes de comenzar a trabajar, debe saber el hecho de que todos los cables en dichos edificios están instalados horizontal y verticalmente. Además, todos los giros de la disposición se realizan en ángulo recto. Por un lado, esto ayuda a determinar la distribución extremadamente correcta de cables y alambres desde la caja hasta la toma de corriente..
A la pregunta: cómo encontrar una rotura en el cableado en la pared en un episodio entregado, debe usar un indicador. A lo largo de la red de cables, se mueve a lo largo de la pared y, en el área donde se produjo la ruptura, asegúrese de escuchar una señal característica. Como regla general, el dispositivo en los puntos donde el cableado está roto deja de emitir señales de sonido..
Para detectar fallas en una cimentación de concreto o ladrillo, se pueden utilizar otros métodos: descarga oscilatoria, método capacitivo, así como el método de voltaje escalonado. En estos episodios, la determinación del punto de daño y su corrección se lleva a cabo con la asistencia de empresas que se dedican a trabajos eléctricos y tienen licencia para realizar estos trámites..
Las empresas especiales, por regla general, no solo tienen experiencia en el trabajo, sino también las herramientas, materiales y equipos necesarios que están diseñados para eliminar todos los problemas. En situaciones en las que usted mismo realice trabajos eléctricos, debe recordar las precauciones de seguridad, así como seguir instrucciones claras. Lo más importante es asegurarse varias veces de apagar la electricidad en todo el apartamento o la casa..
Cómo arreglar un circuito abierto en el cableado.
Con la pregunta: cómo encontrar una ruptura en el cableado, lo descubrimos. Esta es una etapa bastante importante que requiere cuidado y precisión en la realización del trabajo. El proceso para eliminar un cableado roto es el siguiente:
1. Antes de comenzar a trabajar, apague el cable de fase..
2. Con un martillo, retire todo el yeso de la superficie, incluidos los lados derecho e izquierdo del centro del daño. Aproximadamente, necesita liberar alrededor de 10 a 15 centímetros.
3. Separe los dos extremos del cable roto en diferentes extremos..
4. Con un taladro de percusión y una corona especial, haga un agujero en la pared para que encaje la caja de derivación..
5. Después de eso, se debe colocar una caja en la abertura y asegurar con alabastro..
6. En la caja, coloque con cuidado los cables.
7. Si hay stock, los cables dañados deben combinarse por color y envolverse con cinta aislante..
8. Después de eso, la caja con los cables remanufacturados debe cerrarse con una tapa. El área de reparación ahora se puede cubrir con yeso. En una situación en la que el cableado está en tubos especiales, los cables rotos se extraen con cuidado. En su lugar, es necesario insertar nuevos cables con un dispositivo de brochado..
Hemos cubierto el proceso de resolución de problemas del cable de fase. Para reparar el cable neutro, todas las etapas siguen siendo las mismas, excepto la primera. Al comienzo del trabajo, debe desconectar el cable neutro del bus y conectarle el cable de fase. Además, todos los pasos de solución de problemas siguen siendo los mismos.
De hecho, todo el trabajo con dispositivos para romper cables y solucionar problemas se completa, después de lo cual puede encender la electricidad en la habitación..
El proceso de encontrar una rotura de cable, así como su eliminación, requiere cierto conocimiento. En una situación con cableado abierto, todos podrán completar todos los procedimientos y, en momentos con cableado oculto, es mejor ponerse en contacto con especialistas. Esperamos que este artículo ayude a determinar los puntos de rotura, así como a eliminarlos mediante dispositivos especiales..
