Come coprire correttamente il tetto con tegole metalliche

Ognuno di noi ha visto piastrelle di metallo più di una volta. Ogni anno, più di cento metri quadrati di questo materiale di copertura vengono installati su vari tetti. In considerazione dell’uso diffuso delle tegole metalliche, vorrei spendere due parole sulla corretta scelta del materiale, sulla sua corretta conservazione, nonché su come rivestire il tetto con tegole metalliche e installare tutti gli elementi aggiuntivi che ne derivano ..

Contenuto:

Vantaggi delle piastrelle metalliche

Per la prima volta, questo materiale per coperture è apparso in vendita in Finlandia nella seconda metà del secolo scorso e da allora è stato il leader con successo tra tutti questi rivestimenti. Oggi le piastrelle metalliche sono realizzate in acciaio zinco-allumina, che ha un rivestimento protettivo in polimero che protegge il metallo dalla corrosione ed è verniciato in diversi colori..

Nella produzione di questo materiale vengono utilizzati diversi rivestimenti, che differiscono per proprietà, costo e spessore. Le lamiere profilate zincate hanno una struttura interna più complessa di quanto sembri inizialmente: solitamente per la base viene utilizzata lamiera zincata a caldo laminata a freddo, che ha uno spessore di 0,4-0,5 millimetri.

La piastrella metallica ha un elenco di qualità chiave che ne hanno determinato la popolarità: peso ridotto, facilità di installazione, lunga vita utile, maggiore durata e prezzo ragionevole. Il materiale non brucia, deforma o fonde. A volte i consumatori peccano per l’aumento del rumore durante forte vento o pioggia, ma questo si osserva con un’installazione impropria del tetto, isolamento acustico e drenaggio.

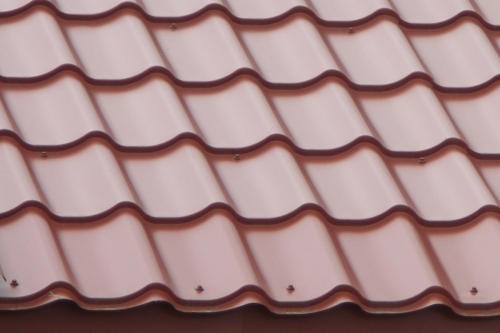

Questo materiale di copertura ha un aspetto elegante, spesso imitando le tradizionali piastrelle di ceramica, ma supera di gran lunga la controparte in argilla in termini di ergonomia. Usano piastrelle metalliche per la ricostruzione di edifici o nuove costruzioni. In ogni caso, può servire per 50 anni, o anche di più, senza perdere il suo aspetto originale durante l’intero periodo di funzionamento..

Il processo di posa di lastre di piastrelle metalliche si riferisce a tali lavori, durante l’esecuzione dei quali è necessario attenersi rigorosamente ai requisiti specificati dal produttore nelle istruzioni. La deviazione da queste raccomandazioni può portare a una significativa riduzione della vita del materiale e i produttori in tali casi declinano ogni responsabilità a causa della violazione degli obblighi di garanzia.

Calcolo delle lamiere

Per acquistare il numero richiesto di fogli di piastrelle metalliche, prestare prima attenzione a qualsiasi edificio residenziale in cui è dotato di tale tetto. Le “onde” sono posizionate lungo la pendenza del tetto e le “righe” lungo la pendenza del tetto. Il passo delle piastrelle metalliche è la distanza tra le file. E il foglio, che consiste di 6 “onde” e ha un passo di 350 millimetri, è chiamato “modulo”. Sono in vendita fogli di magazzino da uno, tre, sei e dieci moduli.

Ma puoi anche ordinare i fogli per te secondo le tue dimensioni misurate. Naturalmente, i prezzi per un ordine speciale saranno più alti. Tuttavia, quando si copre un tetto complesso con lastre di dimensioni standard, si ottengono molti rifiuti, che influiscono anche sul prezzo della sovrapposizione del tetto con tegole metalliche. Ma la possibilità di tagliare individualmente il materiale di copertura per ogni cliente consente di ridurre notevolmente questo spreco. Pertanto, è necessario scegliere i fogli di magazzino o il loro taglio, in base a una determinata opzione..

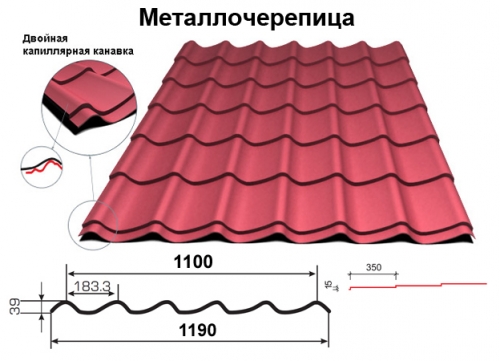

Il foglio di lamiera ha 2 larghezze: generale e utile. Per quanto riguarda la lunghezza dei fogli prodotti, la lunghezza minima è di 450 millimetri e la massima raggiunge i 7 metri. I 50 millimetri inferiori del foglio dalla linea di taglio alla cresta dell’onda sono chiamati “taglio inferiore”, la cui dimensione è la stessa per i fogli tagliati e di scorta. Il “taglio superiore” dalla cresta dell’onda al bordo superiore è di 50 millimetri per le lamiere standard e fino a 300 millimetri per le lamiere su misura.

Per calcolare il numero di file di fogli orizzontalmente, è necessario dividere la lunghezza massima della pendenza lungo il colmo o il cornicione per la larghezza utile del foglio. Arrotonda il numero risultante a un valore maggiore. Puoi calcolare la lunghezza dei fogli in una riga impilata sommando diversi valori.

Il primo è la lunghezza del pendio, misurata dalla gronda alla cresta, cioè dal fondo alla sommità del pendio. Il secondo è la lunghezza della sporgenza della gronda di 0,05 metri, che è calcolata per impedire l’ingresso di umidità sotto le lastre di copertura. Il terzo è la lunghezza della sovrapposizione verticale dei fogli a 0,15 metri. Se ci sono due o più fogli in fila, ogni foglio successivo verrà sovrapposto a quello inferiore, incastrandosi l’uno con l’altro al posto del “lucchetto” e formando una connessione forte, stretta e uniforme.

Quando si scelgono lastre di metallo, ricordare che non è consigliabile prendere lastre di lunghezza superiore a 4-4,5 metri, perché è costoso e piuttosto laborioso, si verificano inconvenienti durante il carico, lo scarico e il sollevamento del materiale sul tetto, perché un il foglio lungo può essere graffiato, piegato e deformato. Quando si utilizzano lastre di piastrelle metalliche molto lunghe, è meglio tagliarle a pezzi, che devono essere posati con una sovrapposizione di 150 millimetri..

Le piastrelle metalliche, secondo i codici di costruzione, devono essere conservate in una stanza non riscaldata, dove viene mantenuta la protezione dai fattori meteorologici: pioggia e luce solare diretta. I profili con imballaggio di fabbrica devono essere posati su un’area piana utilizzando come supporto le barre, dello spessore di 20 centimetri, con incrementi di 50 centimetri. Se si prevede di conservare il materiale per più di 1 mese, disimballare la piastrella metallica e impilarla in pile alte fino a 70 centimetri.

Costruzione del sistema di travi

Il calcolo degli elementi del sistema di travi deve essere eseguito in fase di progettazione del tetto. È necessario tenere conto delle peculiarità della forma del tetto, dei carichi di vento e neve per la regione. In caso di errori nel calcolo del gradino e della sezione delle travi, il tetto potrebbe cedere nel tempo e compaiono anche crepe. Il gradino delle travi sotto la piastrella metallica dovrebbe essere di 600-900 millimetri. Se questo indicatore viene aumentato, si consiglia di utilizzare tavole trasversali di grande sezione (cassa). Di norma, è consuetudine utilizzare travi con una sezione di 100 o 150 per 50 millimetri..

Se si prevede di isolare il tetto, è consigliabile fornire un’ulteriore ventilazione orizzontale tra le travi. Vale a dire, sul lato delle travi, praticare dei fori vicino alla parte superiore del tetto che hanno un diametro di 2-2,5 centimetri, con incrementi di 30 centimetri. Successivamente, è necessario trattare i materiali in legno con impregnazioni antincendio e antisettiche..

Prima di coprire il tetto con tegole metalliche con le proprie mani, si consiglia di controllare la lunghezza di tutte le pendenze in diagonale, poiché il tetto deve avere la forma rettangolare corretta. Quindi controllare l’orizzontalità del cornicione, della cresta, della planarità e delle fratture del pendio. In caso di errori, livellare la superficie.

Quando si sceglie una tegola metallica come copertura del tetto, l’angolo minimo di inclinazione del tetto dovrebbe raggiungere i 14 gradi, il che garantisce uno scarico dell’acqua accettabile, il tetto stesso non accumulerà umidità e perderà in futuro. Assicurati di installare la tavola di gronda nelle scanalature segate nelle gambe del travetto per aggiungere più rigidità alla struttura per il montaggio dei ganci della grondaia.

In molte istruzioni per l’installazione di lamiere, si consiglia di installare anche una striscia frontale. Il pannello frontale è fissato all’estremità delle travi per una maggiore protezione. La limatura degli sbalzi di gronda viene eseguita utilizzando cartone ondulato, rivestimenti o intradossi, previa realizzazione di un’apposita cassa. Se come limatura si utilizzano soffitti senza perforazione, è necessario lasciare delle fessure di ventilazione per garantire il libero flusso d’aria nello spazio sotto il tetto..

I ganci per grondaia vengono installati immediatamente prima del fissaggio della piastrella metallica. È meglio usare ganci lunghi per una maggiore resistenza strutturale. Installare i supporti della grondaia sulla grondaia ritagliando le scanalature per la “gamba” del gancio. Fissare i ganci con viti autofilettanti. Il passo dei supporti della grondaia è solitamente lo stesso del passo delle travi. È consuetudine utilizzare ganci corti per coperture metalliche montate..

Disposizione di impermeabilizzazione e ventilazione

Qualsiasi torta di copertura è controindicata in termini di umidità e il suo ingresso minimo nello spazio sotto il tetto, poiché porta alla decomposizione e alla rottura del sistema di travi e alla corrosione delle lamiere. Sarà possibile evitare tali fattori negativi se si sceglie un isolamento di spessore sufficiente per il tetto, lo si protegge dagli effetti della condensa mediante un film impermeabilizzante e dall’umidità mediante una barriera al vapore e si predispone anche la ventilazione naturale del spazio..

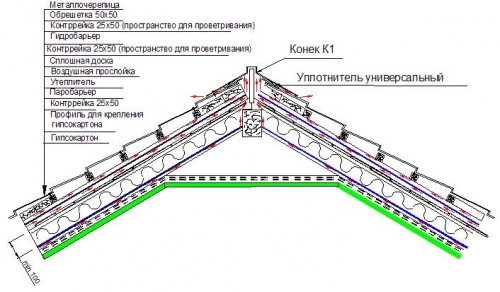

Per organizzare una corretta ventilazione di un tetto in tegole metalliche, è necessario calcolare l’area delle fessure di ventilazione, in base al rapporto tra lo spazio totale delle fessure per la ventilazione e l’area totale del tetto da 1 a 100. Ricorda che tra l’impermeabilizzazione e il tetto devono essere poste delle aperture di ventilazione, calore e impermeabilizzazione per il passaggio dell’aria, in corrispondenza del colmo e nell’orlo del cornicione per il flusso dell’aria.

Per l’impermeabilizzazione di coperture metalliche è consuetudine utilizzare pellicole impermeabilizzanti e anticondensa, nonché membrane superdiffusione. Non vale categoricamente la posa di impermeabilizzazione bituminosa sotto la copertura metallica! Il materiale impermeabilizzante è posato in modo tale che l’aria scorra senza ostacoli dalla grondaia sotto il colmo del tetto e fuoriesce attraverso i fori di ventilazione, che sono installati nel punto più alto.

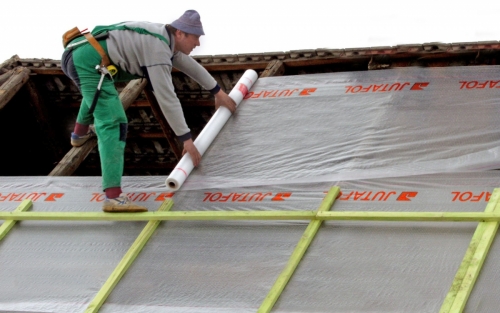

Posare lo strato impermeabilizzante orizzontalmente tra il colmo e il cornicione con una sovrapposizione di 15 centimetri, sopra il sistema di travi. Dovresti iniziare dalle cornici. Posizionare il materiale con un leggero gioco tra le gambe delle travi, 20-25 millimetri, per evitare di strappare il film quando fa freddo. Il fissaggio di questo materiale può essere effettuato utilizzando listelli di legno installati lungo le capriate del travetto. Stendere il film barriera al vapore con un sormonto sotto l’isolante, unendo i suoi pezzi con nastro adesivo.

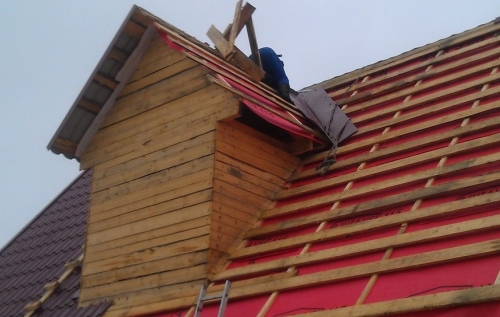

Montaggio del tornio per piastrelle metalliche

Le piastrelle metalliche richiedono la creazione di un tornio. Per questo, vengono utilizzate barre con una sezione trasversale di 5 per 5 centimetri e tavole che misurano 3,2 per 10 centimetri. Prima di tutto, inchioda le barre che cadono dalla cresta alla cornice alle travi lungo il film impermeabilizzante. Nella direzione orizzontale, le schede di rivestimento sono attaccate a loro. Il primo di essi dal cornicione dovrebbe essere 1-1,5 centimetri più spesso degli altri – 5 per 10 centimetri.

Le tavole devono essere fissate rispettando tali distanze: dall’inizio della prima tavola alla metà della successiva dovrebbero essere 28 centimetri, tra la metà delle tavole rimanenti – 35 centimetri. Si consiglia di controllare il passaggio della guaina ogni 5 file dalla prima tavola. Le piastrelle metalliche autoposanti non sono facili. E se commetti un errore con l’orizzontalità della cornice del cornicione, dovrai interrompere nuovamente l’intera cassa.

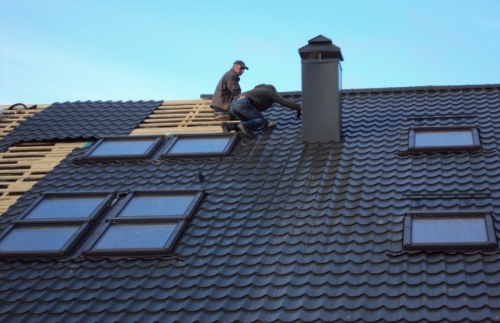

In prossimità degli abbaini, dei condotti dei camini e nei valloni è necessario realizzare una cassa continua, inchiodando ai lati della fascia di colmo ulteriori due fasce di battuta di 150 x 25 mm oltre i 300 mm. Se l’angolo della valle è quasi piatto, vale la pena posare uno strato aggiuntivo di materiale impermeabilizzante. Endova è fissata con viti autofilettanti alla cassa con un passo di 300 millimetri. Il bordo inferiore della valle deve essere posato sopra il tavolato di gronda. La sovrapposizione dovrebbe essere di almeno 100 millimetri alla giunzione orizzontale delle valli.

Nel camino è necessario realizzare una scanalatura (è severamente vietato scanalare le cuciture della muratura) con una profondità di almeno 15 millimetri e impermeabilizzare il tubo di 50 millimetri, fissando il taglio con nastro adesivo. Le strisce di moncone esterne verranno sovrapposte al tubo, portando la parte superiore nella scanalatura. Questo posto deve essere sigillato con un sigillante resistente al calore di alta qualità. Inoltre, in questa fase, è necessario fornire luoghi per l’organizzazione degli elementi di passaggio del tetto: ventilazione e uscite dell’antenna.

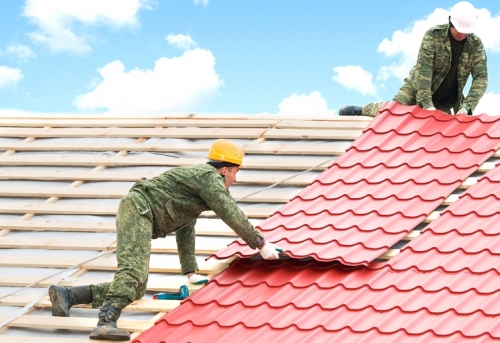

Fissaggio di lamiere

Quindi arriviamo alla domanda principale, come coprire adeguatamente il tetto con tegole metalliche. Indipendentemente dal fatto che la piastrella metallica sia un materiale durevole, vale la pena seguire alcune regole quando si lavora con essa. Il processo di posa delle piastrelle metalliche inizia a terra, è necessario disimballare e disporre i fogli in pile destinate a ciascuna pendenza. Non prendere le lenzuola a mani nude, indossare guanti protettivi.

La tecnologia di disposizione di un tetto in tegole metalliche consente di tagliare fogli per aree complesse della struttura. Tuttavia, non è possibile tagliare i fogli con una smerigliatrice, poiché lo strato protettivo di polimero potrebbe danneggiarsi. Usa una roditrice elettrica o una cesoia per metallo per tagliare. Prima di iniziare a tagliare, esercitati su un pezzo separato, poiché tagliare le piastrelle di metallo è più difficile di una normale lamiera d’acciaio..

Quando si solleva una tegola metallica sul tetto, è importante non graffiarla. Prendi un foglio di materiale quando ti muovi oltre il bordo della linea di stampaggio e sollevalo fino al tetto usando le guide di bordo. Non è consigliabile sollevare fogli lunghi per i bordi, poiché il foglio potrebbe piegarsi. Inoltre, non caricare più fogli contemporaneamente. Ricordati di usare scarpe con suola morbida per navigare tra i fogli. Non calpestare la cresta dell’onda, ma solo sulle punte dei piedi. Posiziona il piede parallelo al pendio.

La direzione di impilamento dei fogli non è vincolata a nulla, quindi può essere eseguita da sinistra a destra o da destra a sinistra. Quando si sceglie l’installazione di piastrelle metalliche da sinistra a destra, sarà necessario sollevare il bordo del foglio e posizionare il bordo di quello successivo sotto di esso. Di conseguenza, il foglio più esterno poggerà sul precedente, o meglio, sulla sua onda trasversale, che impedisce ai fogli di scivolare. Sui tetti a due falde, l’installazione dei fogli inizia dalla fine e sui tetti a padiglione vengono posati dall’anca. Allineare i fogli rispetto alle cornici. Se inizi con fogli lunghi, sarà molto più facile allinearli..

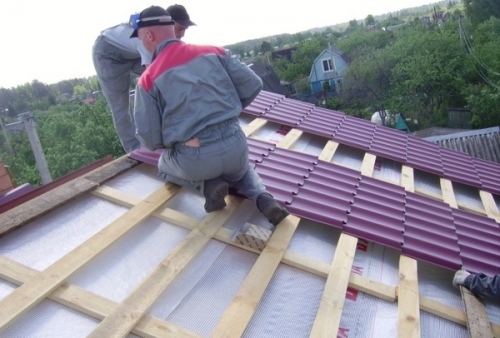

Quando si posa il materiale in una fila, il primo foglio viene posizionato sulla cassa, fissato temporaneamente con una vite autofilettante. Quindi stendere il foglio successivo, allineandolo con il primo, e unire i fogli insieme. Assicurati che tutti i fogli si adattino saldamente e correttamente da una posizione geometrica l’uno all’altro. Eseguire l’installazione del metallo, spostandosi dalla grondaia alla cresta. Successivamente, collega tutti i fogli alla cassa e l’ultimo foglio della riga viene attaccato alla cassa solo dopo aver allineato il blocco successivo.

Quando si posano fogli di piastrelle metalliche da destra a sinistra in più file, posare il primo foglio, allineandolo lungo l’estremità e la cornice, quindi mettere sopra il primo secondo foglio, fissarlo temporaneamente con una vite autofilettante al centro del telo in corrispondenza del colmo, allineare i teli e fissarli tra loro con viti autofilettanti. Quindi devi posare il terzo foglio sul lato sinistro del primo, unire i fogli e posare il quarto foglio sul terzo. Allineare l’intero blocco lungo l’estremità e il cornicione, quindi fissare infine i fogli di metallo alla cassa.

Quando si posa il materiale su una pendenza triangolare, prima di iniziare l’installazione, contrassegnare il centro della pendenza e tracciare un asse attraverso questo centro. Quindi lo stesso asse dovrebbe essere segnato sul foglio e le linee degli assi disegnati sul foglio e la pendenza dovrebbero essere combinate. Fissare il telo al colmo con una vite autofilettante. Su entrambi i lati, continuare l’installazione secondo i principi descritti nelle versioni precedenti..

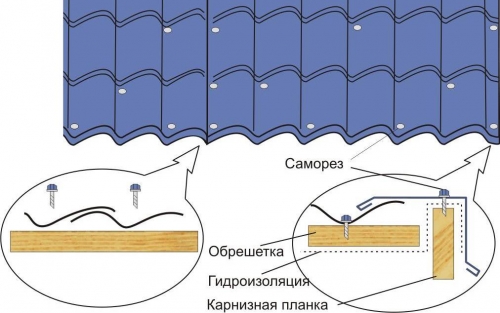

Fogli di piastrelle metalliche sono attaccati l’uno all’altro, cornici, estremità e cassa. Innanzitutto, tre o quattro fogli vengono fissati insieme alle giunture, quindi vengono fissati in posizione con una vite, allineati rigorosamente lungo la cornice, e solo allora i fogli vengono infine fissati alla cassa. Fogli di materiale di copertura sono fissati alla cassa con due viti autofilettanti – vicino alla cresta e al cornicione. Procedere allo stesso modo con la posa del rivestimento. Spazzolare via i trucioli dalla perforazione con una spazzola morbida dopo aver terminato l’installazione della piastrella metallica e ritoccare la superficie se necessario.

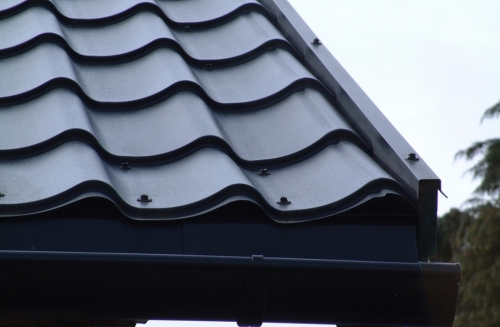

Estremità e striscia di colmo

Per proteggere la piastrella metallica dalla forza di sollevamento del vento e dal processo di allentamento del suo fissaggio, è necessaria una piastra terminale. Agisce anche come elemento protettivo della struttura contro l’umidità. La piastra terminale è installata verso la cresta dalla grondaia, l’eccesso viene tagliato sulla cresta. Fissare questa barra alla scheda terminale con viti autofilettanti ogni 500-600 millimetri

A causa della differenza di altezza, la piastra terminale viene premuta saldamente contro le lamiere, questo consente di eliminare il rimbalzo e il rumore durante le raffiche di vento. La sovrapposizione delle strisce terminali dovrebbe essere fino a 100 millimetri. È indispensabile posare uno strato di impermeabilizzazione sopra la striscia terminale, che coprirà il bordo del materiale impermeabilizzante. Inoltre, tale barra dovrebbe coprire la cresta superiore dell’onda, per proteggere la piastrella metallica dall’ingresso di acqua.

Per una corretta ventilazione del vano sottotetto, l’aria deve fluire liberamente verso il colmo dalla gronda ed uscire attraverso i fori della guarnizione del colmo. Posare l’impermeabilizzazione sulla cassa solida in modo che sormonta lo strato inferiore di materiale impermeabilizzante ai bordi di almeno 150 millimetri.

La cresta è fissata alla cassa con l’aiuto di viti autofilettanti della cresta nella cresta superiore dell’onda della piastrella metallica su entrambi i lati. La guarnizione viene fissata al colmo prima che quest’ultimo venga installato sul tetto, dopo aver rimosso la pellicola protettiva dallo stesso.

Alta valle e strisce di moncone

La striscia terminale superiore è necessaria per drenare l’umidità dall’angolo interno del tetto, situato all’incrocio di due pendii. Fissano la valle con viti autofilettanti in modo che non passino e non danneggino l’impermeabilizzazione. Si ricorda che tra le tegole e l’alta valle deve essere posta una guarnizione autoespandente..

È inoltre necessario lasciare spazi di ventilazione tra le valli della valle, di circa 20 millimetri, e realizzare una sovrapposizione di 200 millimetri in corrispondenza dei giunti durante la posa delle tavole. Il telo d’angolo della valle deve sovrapporsi al telo di copertura di almeno 250 millimetri..

Le strisce speciali devono essere installate sulle interruzioni del tetto e quando il manto di copertura è adiacente alla parete. Le fratture del tetto sono inverse e diritte. Si raccomanda di osservare l’impermeabilizzazione continua nei punti di frattura. Le tavole di tornitura con una curva diritta della pendenza dovrebbero essere il più vicine possibile l’una all’altra. Un foglio di lamiera, che ricopre le fratture dei pendii, dovrebbe sporgere leggermente al di sopra della frattura del tetto e quindi coprirlo.

In caso di frattura inversa della pendenza del tetto, è possibile utilizzare la spalla alla parete come elemento di accoppiamento posizionandola sulla pendenza inferiore con il lato rullato. L’unione del tetto alla parete è disposta secondo lo stesso principio della procedura per l’unione del tubo. L’impermeabilizzazione viene rimossa e sollevata fino alla parete, almeno 50 millimetri rispetto alla scanalatura. A seconda del moncone – sull’estremità o sul lato della parete, utilizzare una guarnizione universale o profilata.

Fissaggio di grondaie e portaneve

I ganci lunghi vengono installati sulla grondaia o sulle travi prima di coprire il vecchio tetto con tegole metalliche. Per un migliore flusso d’acqua, l’angolo di depressione dovrebbe essere di almeno 5 millimetri per metro lineare. È consuetudine installare ganci con un offset verticale. Per inserire una grondaia in un gancio, è necessario portare il suo beccuccio nella grondaia in modo tale che il beccuccio sia all’interno del ricciolo.

Quindi dovresti fissare l’altro bordo della grondaia con un fermo della piastra di copertura. Allo stesso tempo, il bordo esterno della grondaia dovrebbe essere 6 millimetri più basso del bordo interno per evitare che l’acqua penetri nella facciata durante un forte acquazzone. La continuazione del bordo della piastrella metallica dovrebbe pendere sopra la grondaia di 50 millimetri. Il collegamento della grondaia all’angolo di un’altra grondaia o alla grondaia successiva viene effettuato da un capo all’altro utilizzando un connettore speciale.

Il connettore di gronda è dotato di una speciale guarnizione in gomma per garantire un collegamento stretto tra le due grondaie e per compensare le dilatazioni termiche. Il tubo di scolo dovrebbe essere di una lunghezza tale che il gomito di scarico si trovi a circa 200 millimetri dal suolo o dalla base resistente all’umidità, poiché l’acqua schizza a un’altezza troppo elevata. Per organizzare il drenaggio dell’acqua, è necessario dotare una rete fognaria.

È indispensabile installare i fermaneve su un tetto in tegole metalliche, perché grazie a questi prodotti, la neve non cadrà sulla testa e non graffierà il materiale del tetto quando scende. I portaneve sono fissati sotto il secondo gradino trasversale della piastrella metallica parallela al cornicione. Sono installati sotto la cresta dell’onda nelle barre precedentemente fissate. Il bordo inferiore del portaneve viene fissato dall’alto ogni due ondate. Per lunghe piste, si consiglia di installare i paraneve in più file..

Parafulmine e messa a terra del tetto

Per installare un parafulmine e una banderuola, prepara una staffa metallica, una bussola, viti metalliche e una chiave inglese. La banderuola può essere montata su un colmo, un’estremità del tetto o una guglia. Per motivi di sicurezza, il tetto in metallo deve essere messo a terra. Questo viene fatto per proteggere il materiale di copertura dai danni quando un fulmine colpisce il tetto e per proteggere gli abitanti della casa. Tale sistema è costituito da una calata, un elettrodo di terra e un parafulmine.

Il parafulmine è installato nel punto più alto del tetto mediante supporti in legno. La calata viene fissata al parafulmine e calata lungo la cassa sotto le tegole. Viene saldato al parafulmine e, nel punto in cui viene a contatto con le lamiere, viene rimosso il rivestimento protettivo o lo strato di vernice. Per un maggiore contatto dei punti, vale la pena diramare un tale filo in più fogli in modo che il fulmine trovi rapidamente il percorso di resistenza minima.

Quindi la calata viene eseguita lungo il muro dell’edificio residenziale e collegata all’elettrodo di terra. Si consiglia di condurre la calata lungo la parete opposta all’ingresso. Per equipaggiare la messa a terra del tetto, è necessario scavare una buca profonda 1,5 metri, riempirla con uno strato di sabbia di 10 centimetri, riempirla d’acqua, abbassare lì l’elettrodo di terra, riempire la buca con terra e acqua.

Ora hai imparato quanto costa coprire il tetto con tegole metalliche e come farlo correttamente. Ma non è tutto! Elementi aggiuntivi sono inclusi con ciascuna presa di ventilazione o antenna. Per cominciare, dovresti attaccare la sagoma dell’elemento di passaggio o dell’uscita di ventilazione al tetto di metallo e circondarla lungo il contorno. Quindi è necessario tagliare un foro lungo la linea risultante. Uscite e passaggi sono fissati al profilo metallico con speciali viti autofilettanti.
