Esquema y colocación de hornos de ladrillo.

Desde la antigüedad, se ha convertido en una costumbre que la estufa de la casa sirviera no solo para calentar. Podía alimentarse, proporcionar higiene y dormir. La estufa es el lugar más cálido y privilegiado de la casa, no en vano, en todos los cuentos de hadas, los ancianos y los niños se sentaban en la estufa, los que más necesitaban comodidad y calidez. Hoy en día, las funciones de una estufa tradicional sueca u holandesa se reducen principalmente a funciones de calefacción y decoración, lo que no impide que se utilicen para preparar platos aromáticos y saludables del arsenal de muchas cocinas del mundo. El artículo se centrará en los hornos de ladrillo para el hogar..

Contenido:

Doblar la estufa es toda una ciencia que se ha aprendido en más de un año de estudio. Si no hay un fabricante de estufas calificado entre los conocidos, y realmente desea tener un hogar en la casa, entonces tendrá que asumir la implementación de una idea audaz usted mismo. Esto es lo que necesita saber antes de comenzar..

Determinando el diseño de un horno de ladrillos.

Dependiendo de las esperanzas que los propietarios de inmuebles tengan con su hogar, vale la pena considerar las opciones más satisfactorias para todos los deseos. No olvide las dimensiones de los distintos hornos y su peso. Es necesario calcular no solo sus propias fuerzas y medios, sino también la fuerza de la base..

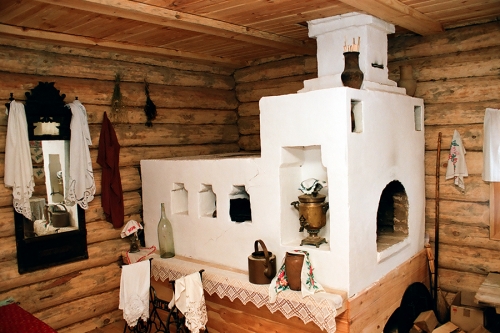

Estufa rusa

Apto para conocedores de la tradición. Este diseño realiza la mayor cantidad de funciones, por lo que ocupará mucho espacio en la casa. Tradicionalmente, se coloca en la esquina más cercana a la puerta, pero en interiores modernos también se puede colocar en el centro de la habitación..
La tumbona está prevista para el descanso; dependiendo de las dimensiones de la estufa, puede tener unas dimensiones impresionantes. El crisol (o de lo contrario la cámara de combustión) se encuentra directamente debajo de él. El soplador proporciona un flujo continuo de aire para una mejor combustión del combustible. El hexágono y la curva son los compartimentos que preceden a la boca del horno. Se garantiza que los alimentos cocinados que quedan en esta área se mantendrán calientes durante mucho tiempo. El suelo y las bandejas para hornear se utilizaron para almacenar utensilios de cocina, empuñaduras, empujadores. Las estufas son huecos de pequeño diámetro ubicados a lo largo de la pared lateral de la estufa. Servían para secar cosas pequeñas, por ejemplo, manoplas cubiertas de nieve, que se secan muy rápidamente en ellas..
Aquellos que quieran plegar la estufa rusa en la casa deberán proporcionarle un lugar de al menos dos metros de altura, un metro y medio de ancho y dos y medio de largo. Una estructura con tales dimensiones proporcionará fácilmente un calentamiento uniforme de habitaciones de 30 a 40 m². Pero un horno de este tipo también requiere mucho combustible. Aquellos propietarios que no pueden presumir de volúmenes significativos de la habitación o no son fanáticos del sabor tradicional deben prestar atención a otra versión de la estufa..

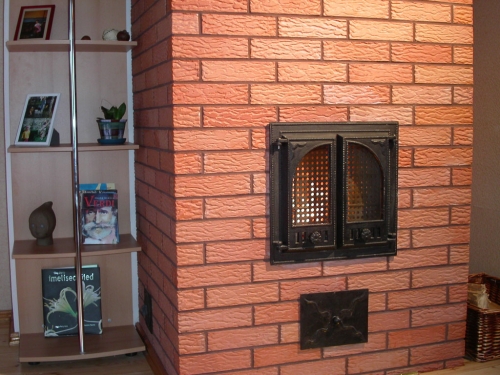

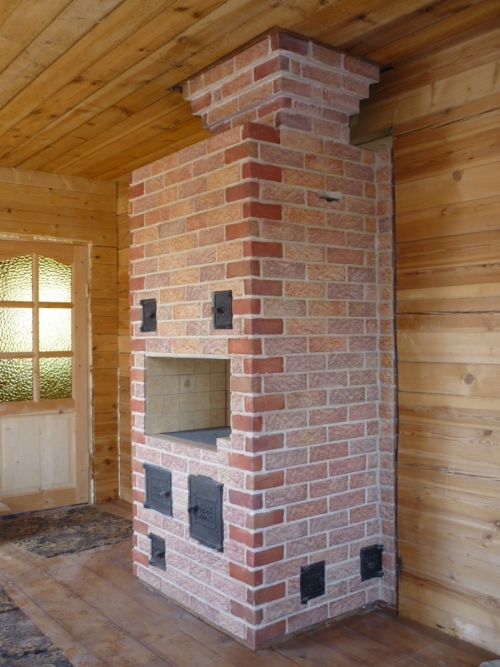

Foto de horno de ladrillo

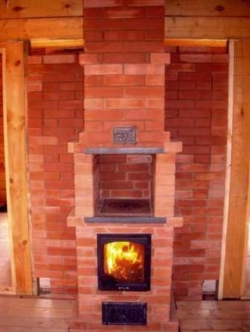

sueco

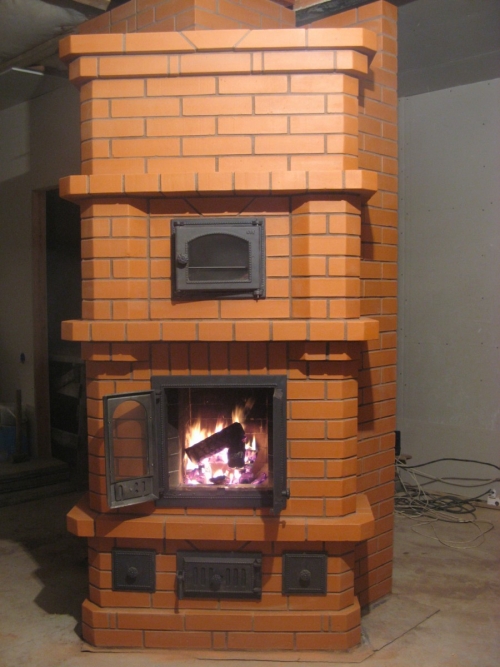

El modelo, que es más compacto que la estufa rusa, diseñado para calentar la habitación y cocinar alimentos, es sueco..
Ella tiene los mismos requisitos de altura: dos metros. Pero las dimensiones en largo y ancho se reducen a un metro. La cámara de combustión proporciona suficiente calor para que pueda cocinar alimentos al mismo tiempo en dos quemadores de una estufa de hierro fundido..
También hay un horno, que las azafatas agradecerán. El sueco tiene muchas modificaciones, se nombran por los nombres de los desarrolladores (horno diseñado por Potapov, Buslaev, Kuznetsov). Cada uno es ligeramente diferente en tamaño, apariencia y disipación de calor, por lo que elegir la opción correcta no es difícil..

Video del horno de ladrillos

Holandesa

Solo servirá para calentar la casa. Contrariamente a su nombre, tiene raíces rusas, ya que es un invento de los fabricantes de estufas domésticas. Sus principales ventajas son la alta transferencia de calor en un tamaño compacto. Si no hay heladas severas fuera de la ventana, entonces la mujer holandesa puede mantenerse caliente durante un día. Las características de diseño incluyen una chimenea sinuosa y una cámara de combustión baja (en comparación con una estufa rusa). Gracias a esto, la mujer holandesa calienta uniformemente de abajo hacia arriba..
Sus paredes son delgadas: uno, menos a menudo dos ladrillos, la base en forma de círculo o rectángulo encaja en un área de 1 m². Para calentar una habitación de tamaño mediano en una casa de campo, esto es más que suficiente. Y en términos de peso, es notablemente más liviano que sus competidores, y en términos de consumo de combustible es el más económico. El diseño de la cámara de combustión no se complica por la abundancia de detalles, pero esto solo juega en las manos del aumento de la conductividad térmica. La silueta de la estufa holandesa es muy atractiva; para mejorar su apariencia, a menudo se adorna con azulejos..

Etapa preparatoria antes de hacer un horno de ladrillos.

En la etapa de preparación, debe atender la búsqueda de un proyecto de pared de ladrillos adecuado en todos los aspectos, pensar en su ubicación y tener en cuenta todos los requisitos de seguridad contra incendios. Deberá seleccionar herramientas, comprar el material necesario e invitar asistentes.

El esquema del proyecto se puede solicitar a agencias especializadas o recursos fiduciarios en la Web. Para aquellos que lo deseen, incluso los cursos detallados se filmaron en video..

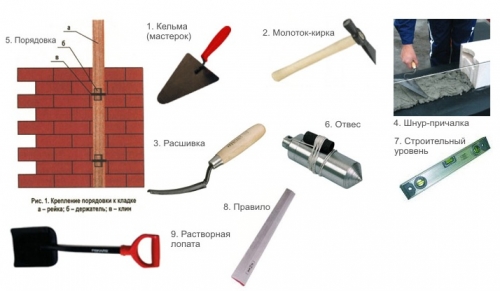

De las herramientas que necesitará:

malla (tamiz) para tamizar arena, con un tamaño de malla no superior a 2 mm;
pala;
amoladora (tendrás que cortar el ladrillo);
un martillo de pico ayudará a cortar un ladrillo sólido en trozos pequeños y cortarlos a la forma y tamaño deseados;
unión por costuras. Esta es una herramienta especial que le permite dar a las juntas entre ladrillos un aspecto limpio y estético. Si se planea enlucir posteriormente la estufa o cubrirla con azulejos decorativos, no será necesario utilizar este dispositivo. Y cuando el maestro quiera dejar el ladrillo en su forma original, la unión proporcionará la misma densidad y ancho de las juntas;
llana (llana) para aplicar mortero;

un accesorio mezclador para un perforador. La solución se necesitará en grandes volúmenes, y revolver uniformemente dicha masa solo se puede hacer con una herramienta eléctrica;
Es mejor tomar una cinta métrica con un margen de longitud. Cinco metros serán más que suficientes;
una plomada ayudará a controlar la verticalidad de la mampostería en las esquinas;
la regla es necesaria para verificar la uniformidad de la mampostería. También es adecuado un listón plano de madera de más de un metro de largo;
el nivel del edificio se comprueba si la mampostería se ha “caído” con respecto a la horizontal;
el trabajo estará “sucio”, por lo que el equipo de limpieza: baldes, trapos, trapos y fregonas debe estar listo. Es mejor quitar la solución antes de que se seque..

La lista de materiales no diferirá en variedad (dependiendo de la configuración del horno seleccionada). Los cambios significativos solo serán en el número de ladrillos y accesorios adicionales: placa de hierro fundido, el número de puertas. El ladrillo, la arena y la arcilla son los principales gastos.

La arena debe tener las siguientes características: limpia, fina, homogénea. Este resultado se puede lograr tamizando.
La arcilla es delgada, normal y aceitosa. Las proporciones de la composición de la solución de trabajo dependen de su variedad. Muchos expertos aconsejan elegir el “medio dorado”, es decir, arcilla con contenido normal de grasa..

Hay cuatro tipos principales de ladrillos..

Cerámico. Es un clásico entre los materiales de construcción de viviendas. Sentar las bases, erigir un muro de carga, construir una casa de campo: todo esto se puede hacer con ladrillo rojo. Es cierto que ahora se produce no solo en rojo y naranja, sino en casi cualquier tono..
Ladrillo de silicato tiene una composición y color diferente a la cerámica. Es menos resistente a la humedad, pero amortigua bien los sonidos. Pero estas características son completamente irrelevantes para la construcción de cimientos, tuberías y hornos..
Ladrillo refractario utilizado en industrias donde el calentamiento constante a altas temperaturas es la norma. Los metalúrgicos y los sopladores de vidrio, por ejemplo, trabajan con hornos construidos con este material en particular. Su alta conductividad térmica y su capacidad para soportar temperaturas extremadamente altas hacen que el ladrillo refractario (arcilla refractaria) sea el mejor para construir un horno. Se divide en cuatro tipos:

el carbono rara vez se encuentra en venta libre, está destinado al uso y la construcción de instalaciones de producción altamente especializadas;
el ladrillo de cal y magnesia se utiliza en empresas de fundición de metales;
El tipo de cuarzo, con toda su refractariedad, es muy inestable a los álcalis o al óxido de hierro. Pero para paredes y arcos de estufas, se puede utilizar;

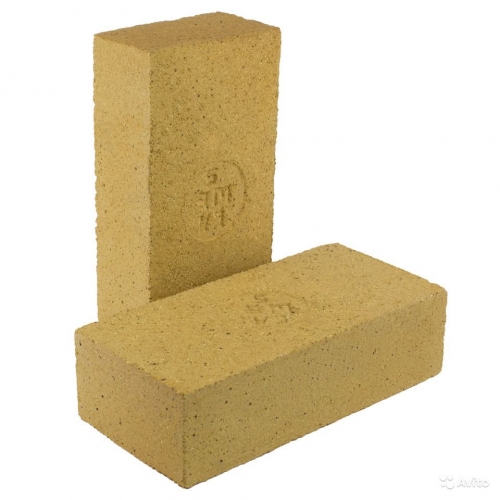

El ladrillo refractario de alúmina es el más común, pero no resiste el calentamiento por encima de 1300 ° C..

Los ladrillos refractarios son más caros que los ladrillos convencionales. Los fabricantes rusos ofrecen este material de construcción a precios más bajos que los de los competidores extranjeros..

El ladrillo caravista, como su nombre lo indica, se usa solo para decoración. Para mejorar la apariencia del horno, se usa con bastante frecuencia. La variedad de tonos permite colocar la estufa en cualquier interior..

Fundación para instalar un horno de ladrillos.

La base del horno se forma (idealmente) en la etapa de sentar las bases de la casa. Deben ser independientes entre sí. Este requisito se debe a la diferencia en el nivel de contracción natural. Ocurrirá en cualquier caso, y las cargas tanto en las bases como en los efectos de la temperatura serán diferentes.

La base debe exceder las dimensiones de la estructura futura en unos 15 cm en cada dirección. La impermeabilización es un requisito obligatorio para la base del horno..

Cómo hacer la colocación de un horno de ladrillos ruso.

¿Qué más debe considerar antes de comenzar a trabajar? Para una estufa rusa clásica, necesitará alrededor de 1700 ladrillos, una vista con media puerta, que regulará el acceso a ella, una válvula (dimensiones para el orificio 26 × 24 cm), arena y arcilla en cantidades suficientes. Necesitará hacer unos 80 cubos de solución..
En cuanto a la capa de la mezcla que se aplicará, en este caso, la regla es más: significa mejor, no funciona. Una junta de mampostería de grosor moderado ayudará a los ladrillos a fraguar más rápido y más fuerte..

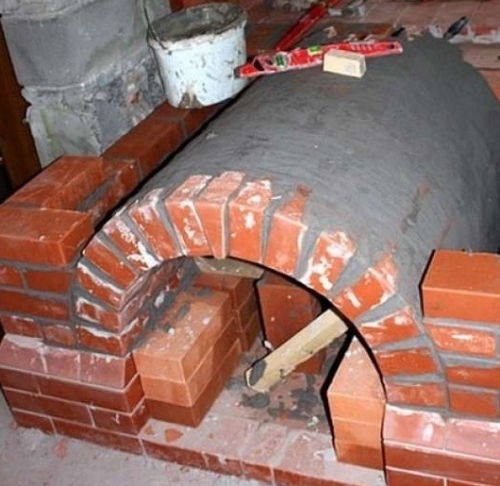

De acuerdo con los cánones clásicos de disposición de la estufa, el arco de la cámara de combustión debe formar un ángulo con respecto a la boca. Una protuberancia en forma de alféizar corta las chispas del horno de las tuberías y atrapa el hollín.

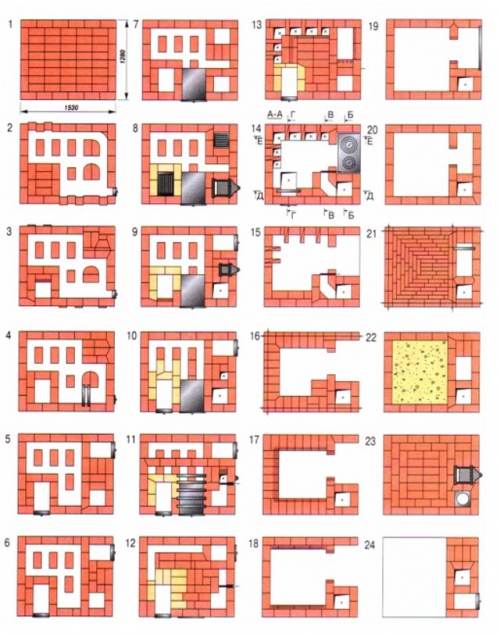

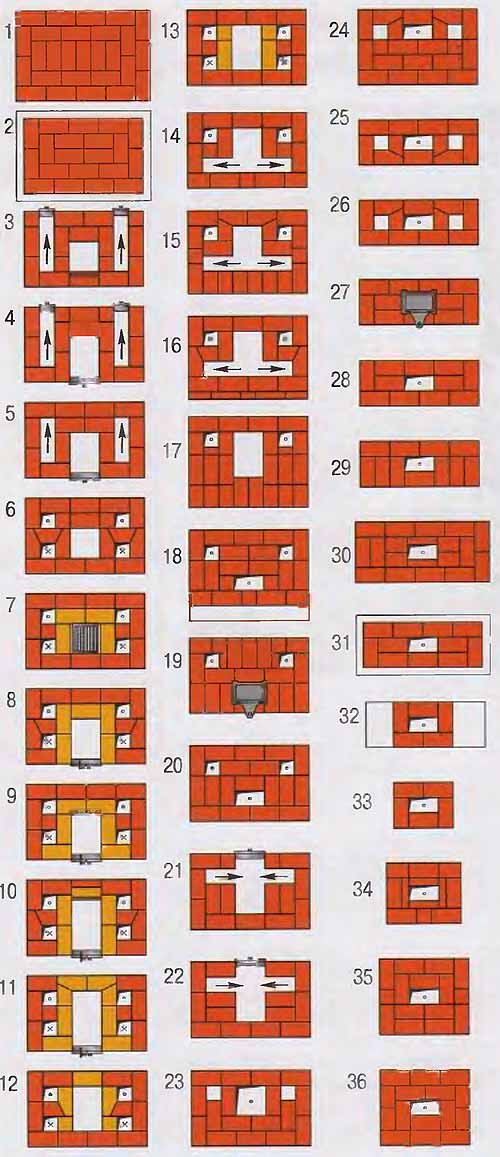

Para ayudar al maestro, se han desarrollado órdenes. Gracias a estos cortes, se puede imaginar claramente cómo se debe realizar el tendido de esta o aquella fila. La vista superior le permite comprender cuándo necesita usar un ladrillo completo y dónde debe batir la mitad. Los pedidos también indican los lugares de instalación de hierro fundido y otras partes de la estufa..

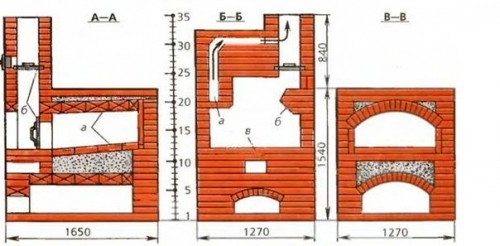

Dibujo de horno de ladrillo

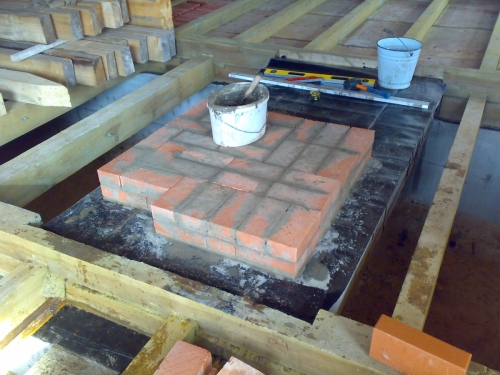

La base de la estufa debe cubrirse con una capa de material impermeabilizante. El fieltro para techos o el fieltro para techos están bien. La primera fila se colocará directamente sobre ella. Los ladrillos cocidos (sobrecalentados) en esta etapa de la mampostería serán más preferibles, ya que no le temen a la humedad..
Para que el aderezo de las costuras en las filas iniciales y posteriores sea de alta calidad, en las esquinas. fila inicial se colocan tres ladrillos ¾. Es decir, a partir de estos ladrillos incompletos, se forma un triángulo: uno en el centro y otro en los lados. Deben estar biselados para garantizar un ajuste máximo..
Segunda fila sirve como una inicial para difundir la tutela.
Dado que la mampostería implica la instalación de ladrillos de manera escalonada, para evitar costuras superpuestas., tercera fila requerirá cuatro ladrillos en las esquinas con dimensiones de ¾.

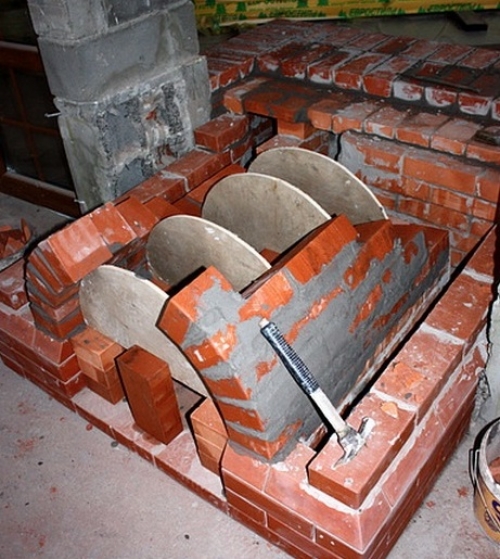

Al poner cuarta fila necesitará tomar ladrillos enteros. Un par de ladrillos que se apilan uno frente al otro, formando una entrada al horno, deben tener esquinas biseladas. Por lo tanto, obtienes apoyo para el arco. Para suavizar la cocción, se construye un encofrado de madera en su abertura..

Cuando se completa el arco, puede volver al estilo. quinta fila. Se colocan tres ladrillos en las esquinas. ¾. La peculiaridad de colocar ladrillos en esta fila es que 20 de ellos (los que forman las paredes laterales) deben ser golpeados con un martillo con pico para que formen un soporte para las bóvedas del horno..

Sexta fila prevé la colocación de las paredes laterales en un ladrillo y la parte trasera y delantera en dos. Es importante que el encofrado esté diseñado de tal manera que una vez finalizado el trabajo se pueda retirar fácilmente a través de la entrada al horno. Si no puedes darle a los ladrillos la forma deseada, debes usar los habituales y rellenar los huecos con mortero y trozos de ladrillos rotos. Pero se garantiza una resistencia perfecta al colocar un ladrillo completo con biseles cuidadosamente hechos..
Séptima fila la técnica de ejecución se asemeja a la primera, para el octavo se utiliza ladrillo entero. La octava fila implica la disposición de un sitio para una estufa fría..
Novena fila – como el primero conectado con las paredes de la estufa. Se coloca arena seca entre las paredes..
Undécima fila Debe cubrir completamente el relleno de arena y la propia estufa..
Decimotercera fila implica el comienzo del trabajo sobre la colocación de las paredes del poste y el horno. Entre ellos hay una tira de metal, que en su forma repite exactamente la boca del horno. Puede fijarlo en la mampostería de la siguiente manera: la tira debe tener orificios a través de los cuales se pasa el cable de acero.
Todas las demás filas se realizan para aumentar las paredes de la cámara de combustión y el poste hasta hasta la decimoséptima fila. En él, es necesario que los ladrillos precortados y labrados en la cantidad de ocho piezas se conviertan en un soporte para el arco de la cámara de combustión. El horno en sí está diseñado de manera similar a la tutela..
La bóveda completa del crisol es una excusa para comenzar a colocar decimoctava fila. Un par de pies: los soportes se fijan al costado de la ventana del poste. El arco que son el comienzo será pequeño. Al colocar las siguientes filas, no olvide que el espacio libre debe llenarse con una mezcla de arena bien seca, ladrillo, grava y vidrios rotos..
Vigésima primera fila sirve como cubierta para el relleno y el horno, y vigesimo segundo forma una superposición adicional.
Vigésimo tercera fila Debe fortalecer las paredes de la aleta y el sobretubo. En el último elemento, se sujeta el estrangulador, es necesario conectarle la tubería de samovar, si se planea calentarlo en el interior. Cuando se colocan las filas siguientes, se forma otro agujero para la vista en el sobretubo. Y las siguientes dos filas arreglan la media puerta de la vista..
Tecnología de colocación trigésima primera fila requiere que se forme una canaleta junto a una de las paredes (una fila adicional de tres ladrillos). La siguiente fila puede bloquear completamente el sobretubo. La única advertencia es que en el lado derecho se supone que debe dejar un agujero, bloqueado por una válvula..
De la trigésimo cuarta fila necesitas construir las paredes de la chimenea. Casi en el mismo techo, se hace un corte para dejar un poco los ladrillos. Con ello se consiguen dos efectos: decorativo y práctico. El último valor es que la ranura aumenta la transferencia de calor y sirve como una barrera que separa las estructuras del techo de la propia tubería..
Después de que se seque la mampostería, proceden al acabado final del horno de ladrillos, realizan un calentamiento de prueba (no a plena potencia) y disfrutan del trabajo realizado..

Horno holandés de ladrillos de bricolaje

El horno holandés es mucho más simple que el ruso, pero tiene sus propios matices. La versión clásica tiene este aspecto:

la estructura tiene una forma rectangular (incluso si es diferente, la configuración de la cámara de combustión no cambiará y permanece rectangular);
no hay rejilla;
elementos constituyentes de la estructura:
la cámara de combustión, que se encuentra en la base en la mitad inferior del horno;
chimenea, que consta de un tubo de escape con un paso de gas de seis canales a través del sistema: tres canales de bajada y tres de elevación;
puerta limpia;
sopló.

Necesitarás comprar:

ladrillos refractarios – 200 piezas;
alambre bien flexible;
una pieza de material de techo para impermeabilizar;
piedra triturada, arcilla, arena y cemento;
pegamento para mampostería;
puerta de la cámara de combustión, ventilador, pestillo;
juego estándar de nivel, cinta métrica, llana, plomada.

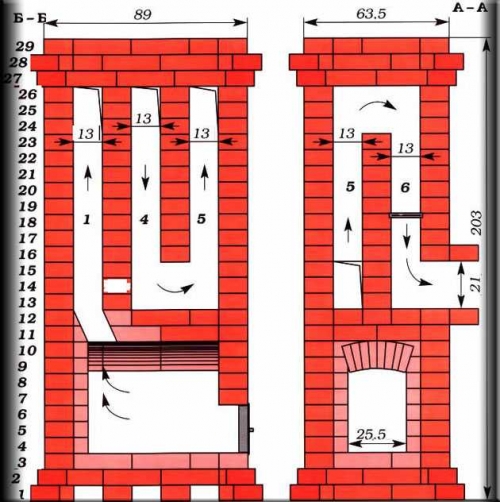

Diagrama de un horno de ladrillo holandés

Etapas de trabajo

Cuando la base de la estufa se seca, se cubre con material para techos y, a su vez, se cubre con una capa de mortero de arcilla. Preparación: la arcilla se sumerge en agua durante al menos dos días, después de lo cual se toma en un volumen de 8 litros, 0,9 kg de pegamento para colocar estufas, se agregan dos cubos de arena. La consistencia resultante debe parecerse a una crema agria espesa. Deje secar la solución.

Primera fila esparcir sobre una capa de arena humedecida con agua. Se vierte un cojín de arena sobre toda la superficie de la base. Sin olvidar las reglas de vestir, se colocan dos filas continuas entre los ladrillos..
En la tercera fila la cámara de cenizas comienza a formarse, la puerta se instala más tarde.

Cuarta fila se realizan para acumular la masa del horno, la puerta se instala inmediatamente. Para fijarlo en la mampostería, se usa un alambre de metal. Si las primeras tres filas de ladrillos se colocaron planas, en la cuarta fila se colocan en el borde hasta que se cierre la puerta de la cámara de combustión..
El cenicero está instalado en la quinta fila, y sexta fila – simple aumento de la altura de las paredes. Cuando el revestimiento de la puerta del cenicero está terminado, se cubre con la séptima fila y los ladrillos se vuelven a colocar planos.. Octava fila – aumento de altura.
Algunos propietarios equipan una placa en una estufa holandesa. Si esto es proporcionado por el proyecto, entonces novena y décima fila retroceder. A lo largo de la parte superior de la novena fila, se coloca un cordón de asbesto a lo largo del perímetro, en el que se instala una superficie para cocinar. La décima fila asume el comienzo de la colocación de la base de la chimenea. Para facilitar la construcción, a veces se monta una chimenea de metal..
V undécima fila la válvula está instalada (usando un cordón de amianto) y la mampostería está hecha en un cuarto de ladrillo.
V decimocuarta fila la cámara de combustión se superpone desde arriba, se forma un orificio a lo largo de la pared posterior para la salida del exceso de humo. Se está realizando un trabajo similar en la siguiente fila..
V dos filas, decimosexta y decimoséptima Forme una puerta de limpieza. Simplemente puede dejar un ladrillo en su lugar sin unirlo con mortero..
Decimoctava fila – esta es la base de la chimenea. Cuando todos los ladrillos de esta fila han ocupado su lugar, instalan la tubería terminada o continúan formándola a través de mampostería..
Los expertos aconsejan remojar el ladrillo en agua durante un tiempo (hasta que las burbujas de aire dejen de entrar activamente en la superficie). Se cree que un ladrillo húmedo no absorberá el agua de la solución, se fijará mejor y, en el futuro, las costuras no colapsarán bajo la influencia del calor..

Consejos útiles

Para una máxima transferencia de calor, las paredes se colocan en un solo ladrillo. No se recomienda calentar a la holandesa con aquellos tipos de combustible que se caracterizan por una combustión rápida (maleza, paja, juncos secos). La estufa no tiene tiempo de calentarse y todos los esfuerzos vuelan literalmente hacia la chimenea..
El combustible, que forma muchas cenizas durante la combustión, tampoco contribuye a calentar la habitación, pero forma mucho hollín en la chimenea. Esto aumenta el riesgo de incendio..
La mejor opción es el combustible que puede arder durante mucho tiempo..
A la cuestión de la seguridad contra incendios, debe agregarse que el horno holandés no debe calentarse demasiado. Emitirá monóxido de carbono cuando se sobrecaliente. El grado de calentamiento se verifica con el toque habitual de la palma en la mampostería: si la mano tolera el calor, la temperatura es de aproximadamente 50 ° C.Esta es la norma..
Cualquiera que se dedique a colocar estufas por primera vez debe realizar una prueba de colocación de forma “seca”. Es decir, completar todo el trabajo por etapas, sin cementar los ladrillos con mortero. Para que puedas llenar tu mano y al mismo tiempo decidir si necesitas ayuda del exterior..

Hacer un horno con sus propias manos no es el tipo de actividad que se puede realizar la primera vez. Un estudio cuidadoso de los esquemas, la colocación de prueba sin el uso de mortero, el asesoramiento de artesanos experimentados facilitarán la tarea. El trabajo y la paciencia, según el refrán, son muy propicios para un resultado positivo de cualquier negocio..
